过滤器参数
| 过滤器壳体材料 Shell material | 碳钢 carbon steel | SS304、321、316L、2507 | Incoloy、C276等 |
| 设计压力 Designpressure | 0.1~5.0Mpa | 0.1~5.0Mpa | 0.1~5.0Mpa |
| 设计温度 Designtemperature | -196~400C | -196~500C | -196~1000C |
| 过滤精度（液体） Filtrationprecision(liquid) | 1~10um | 1~10um | 1~10um |
| 清洗方式 Cleaningmethod | 手动或自动manual orautomatic | ||
伊诺特反冲洗过滤器优势
1、独特的清洗程序：配合核心的过滤元件与清洗程序，清洗效果相当于初始状态80%以上。大大延长了过滤器的使用周期，同时污染排放物质降低了70%。
2、优秀的过滤元件，金属粉末烧结滤芯，不需要频繁更换滤芯。过滤器采用伊诺特独有工艺烧结而成的不锈钢粉末烧结滤芯，其强度高、开孔率高、过滤效率可达1微米/99%。
3、全封闭结构、100%自动化，适合各种复杂和需要防爆的场合。伊诺特微孔过滤器配备各种气动或电动阀门，实现全自动的过滤与清洗过程，减少人工清洗带来的安全隐患和提高生产效率；
4、成熟的系统方案：伊若特金属粉末过滤器已拥有很多成功的方案，过滤流量从1~200T/H,大部份都有成熟的图纸供选择。
5、广泛的滤芯尺寸与材料：伊诺特可以提供从10mm-200mm直径的粉末烧结滤芯，且材料包括了304L、316L、蒙乃尔、镍基合金。

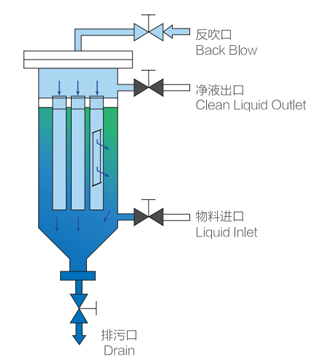

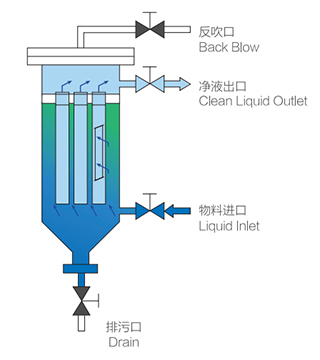

工作原理图
未过滤的液体从壳体入口进入过滤器底部并由外至内穿过滤芯。被滤出的杂质会保存在滤芯的外侧并逐渐形成滤饼，以去除更小的杂质。
反洗工作原理图
当达到设定的压差或时间，反冲洗流程启动。（差压变送器输出差压信号，启动可编程控制器，PLC按已编程序输出信号到各阀门的执行机构)排污阀打开，滤芯内的液体反向朝排污阀流动并穿过滤芯，同时将滤芯上沉积的杂质剥离下来。

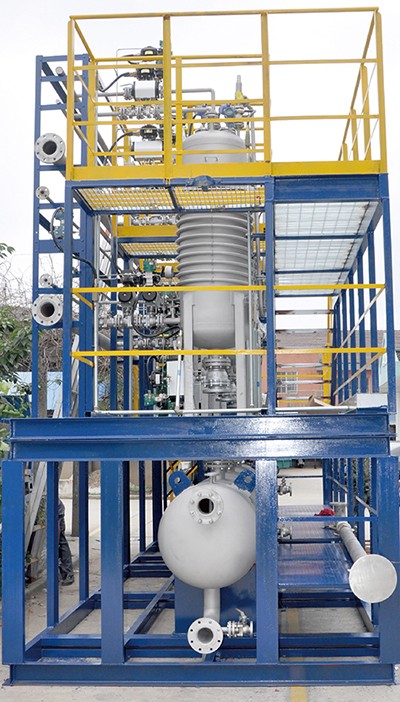

伊诺特反冲洗过滤器的设计伊诺特拥有国内领先的过滤实验室，例如激光粒度测试仪、完整性测试仪等；我们反冲洗过滤器有小试、中试装置，这样我们能保证为您的工艺提供最可靠的设计。我们也深知客户开发新产品是一个苛刻和高昂的工作，因此我们专业过滤团队为您的每一个阶段提供快速而有效的过滤解决方案。

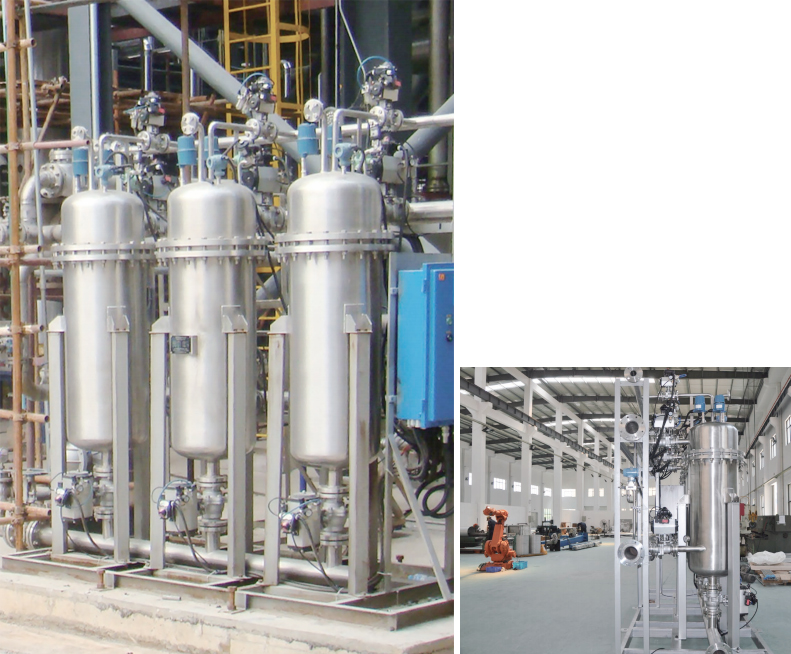

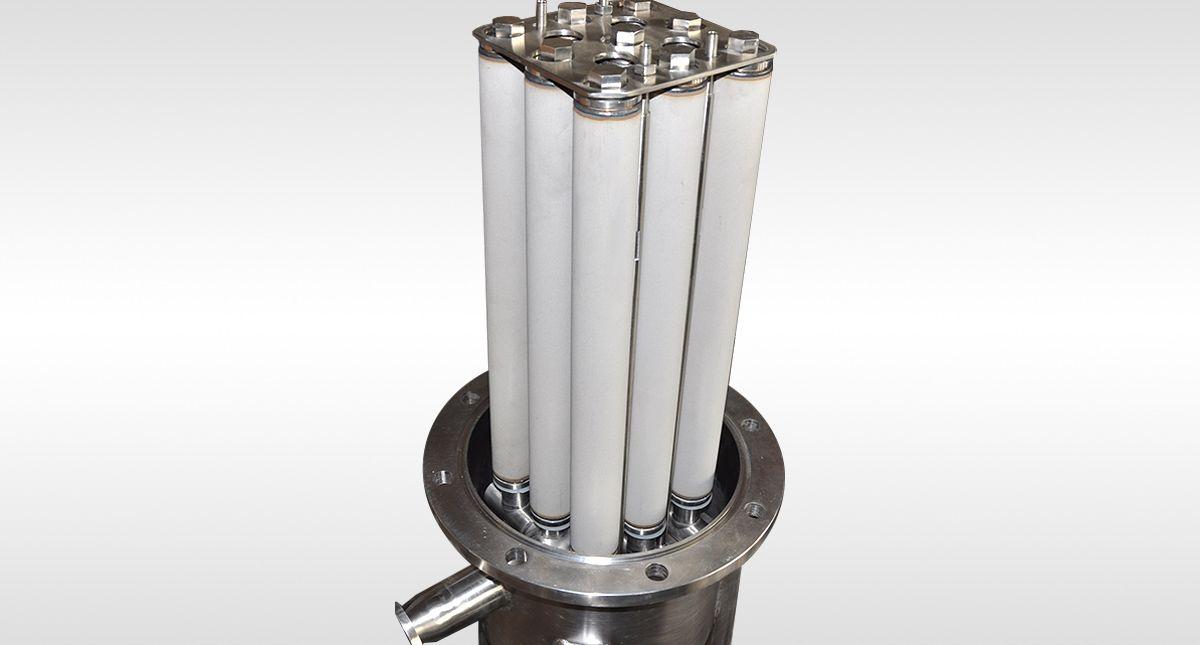

INOCO DS-G1-D低残液金属膜反冲洗过滤器
单台反吹技术
反冲洗时物料残留最低
过滤方式：从外往内
|
过滤器型号 Model |
DS-G1-5 | DS-G1-10 | DS-G1-20 |
|
设计流量 Design flow |
5 T/H | 10 T/H | 20 T/H |
|
过滤精度 Filtration accuracy |
5μm | 5μm | 5um |
|
设计压力 Design pressure |
0.3Mpa | 0.3Mpa | 0.3Mpa |
|
设计温度 Design temperature |
-196~400C | -196~400C | -196~400℃ |
|
滤芯材料 Elements materials |
316L | 316L | 316L |
|
过滤面积 Filtering area |
1.6M2 | 3.1M2 | 6.2M2 |
|
反吹介质 Backblowmedia |
液体，粘度低于 5cp Liquid, viscosity less than 5cp |
液体，粘度低于 5cp Liquid, viscosity less than 5cp |
液体，粘度低于 5cp Liquid, viscosity less than 5cp |
|
固体含量 Solid content |
千分之一 One thousandth |
干分之一 One thousandth |
千分之一 One thousandth |
|
过滤器型号 Model |
DS-G1-30 | DS-G1-50 | DS-G1-100 |
|
设计流量 Design flow |
30 T/H | 50T/H | 100 T/H |
|
过滤精度 Filtration accuracy |
5μm | 5um | 5μm |
|
设计压力 Design pressure |
0.3Mpa | 0.3Mpa | 0.3Mpa |
|
设计温度 Design temperature |
-196~400C | -196~400C | -196~400C |
|
滤芯材料 Elements materials |
316L | 316L | 316L |
|
过滤面积 Filtering area |
10 M2 | 16M2 | 32 M2 |
|
反吹介质 Backblow media |
液体，粘度低于 5cp Liquid, viscosity less than 5cp |
液体，粘度低于 5cp Liquid, viscosity less than 5cp |
液体，粘度低于 5cp Liquid, viscosity less than 5cp |
|
固体含量 Solid content |
干分之一 One thousandth |
干分之一 One thousandth |
干分之一 One thousandth |

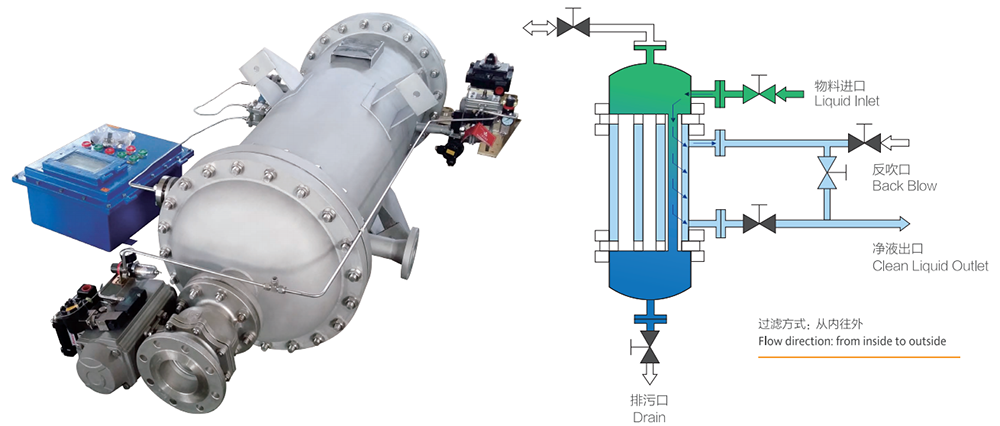

INOCO ISE-I系列错流金属膜反冲洗过滤器
INOCO ISE-I系列金属膜反冲洗过滤器
伊诺特SE系列反冲洗过滤器采用独特的由内而外的错流过滤方式，主要应用于过滤液体物料中的固体颗粒。相比竞争对手传统的由外而内产品，该系列过滤器拥有更长的使用寿命、更高的反清效率、更低的残液量。

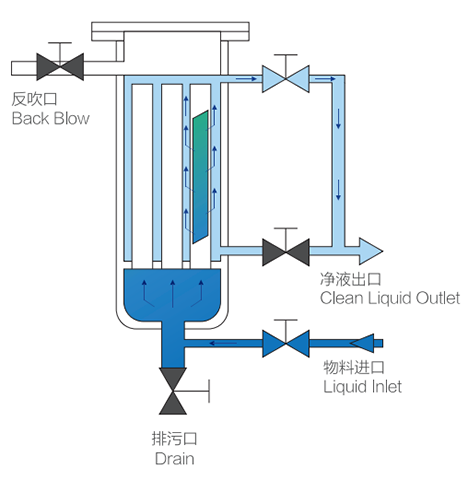

工作原理
流体顺着过滤膜的表面进行过滤，沿膜的表面方向流出渗余物，而清液则沿垂直膜的方向流出，这种方式也称之为错流过滤。在伊诺特的应用领域中，液体的过滤大部分优先选用这种结构。ISE-I 系列过滤器可以通过选择合适的组件，适当的压差和错流速度来控制通量和减少堵塞。不过，这种操作的能耗要比DS-G1系列要高。此外采用错流的方式过滤对于连续操作或减少浓度极化和结垢都是必要和可靠的。
过滤方式：从内往外
错流式反冲洗过滤器特性
低残液
设备内残液量最小化；固体物料可以收集在过滤器顶部或底部，并方便形成滤饼；过滤器可支持滤饼洗涤。
灵活性
过滤器应用领域广泛，适用精度在1~5微米；其核心优势在于同等流量下，过滤器拥有更长的过滤时间和更低的废液排放。
安全性
整个过滤系统由于是静态的封闭系统，可以避免人员与产品的一切接触，从而可以大大降低受到污染的风险。
专业技术和技术支持
我们的实验室、资深过滤工程师能够随时提取伊诺特所有过滤工况的案例及数据，每个项目的参数都可以通过领先的试验仪器、小试和中试的过滤装置得到肯定。
自动化
最合适的自动化的设计，将人力降到最低，效率提高到最大；通过使用各种仪表，如浊度仪、软泥密度、滤饼厚度探头、流量控制器、压力传感器、从而使复杂的过滤过程变成自动化。

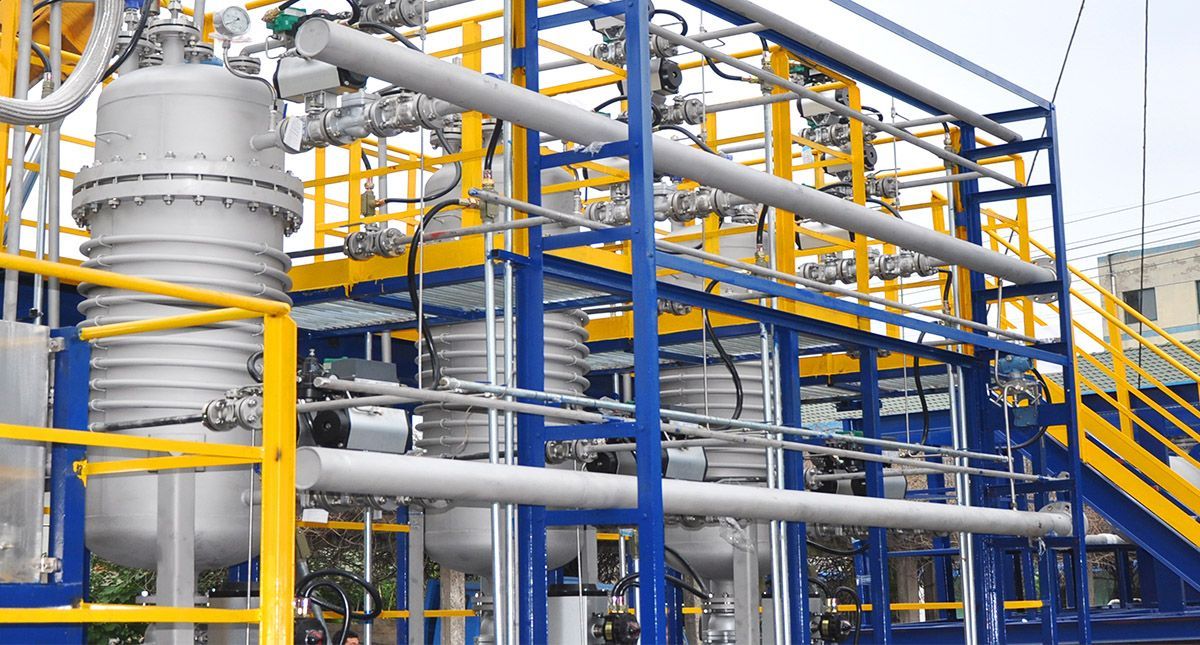

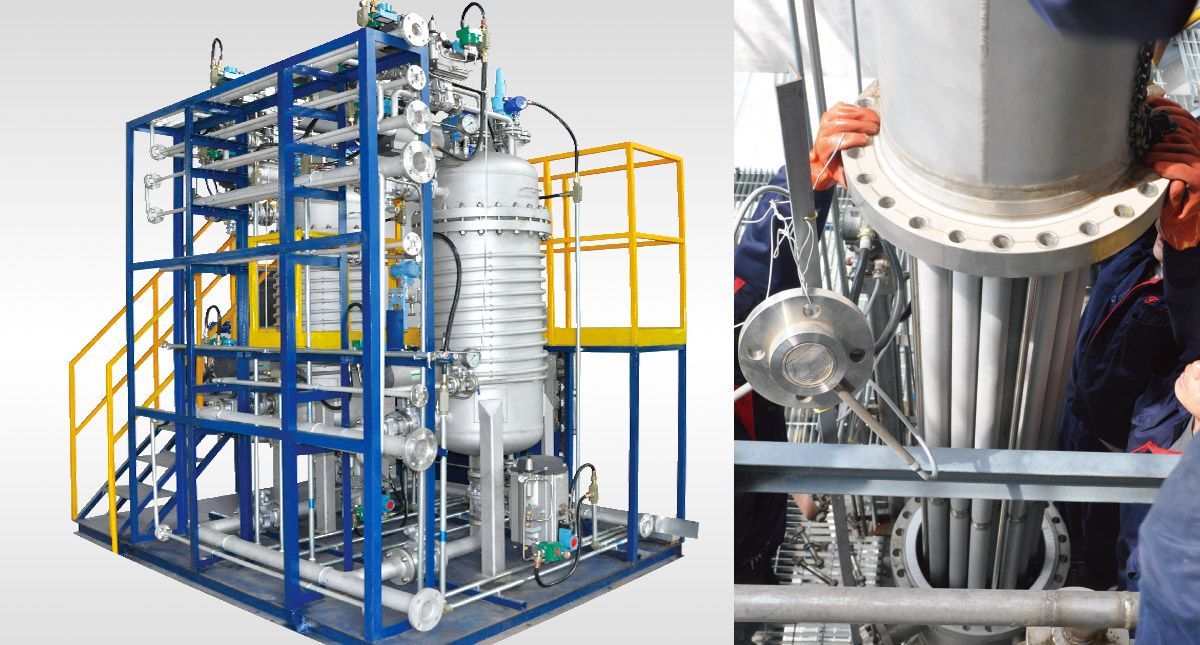

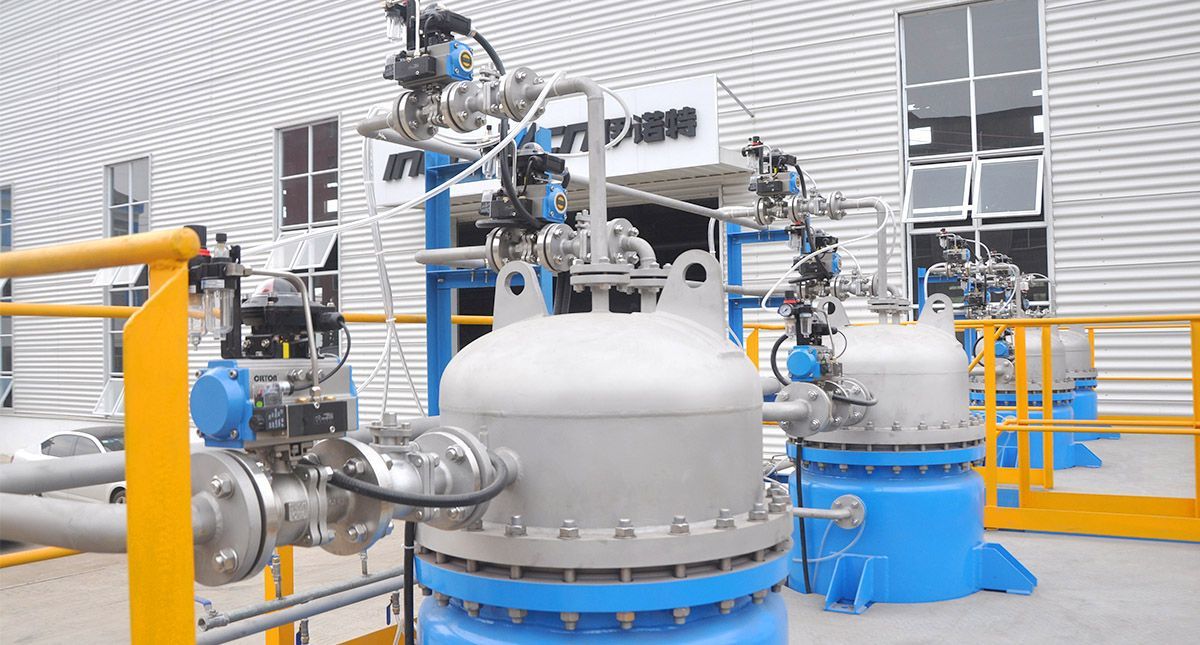

设备描述
在压缩空气的在线过滤、新能源的硅粉过滤、高温高压煤气过滤等各种工况中，伊诺特G2系列反冲洗过滤器配合金属，均已表现出良好的应用性能。
过滤器可根据客户要求，按照GBIASME标准进行设计与制造；G2过滤器采用金属粉末烧结滤芯，该滤芯对于气固分离具有独特的性能。其绝对精度及良好均匀透气性保证了可靠的过滤性能、有效的反吹清洁能力和较长的使用寿命。金属粉末烧结滤芯的过滤系统已被证实是一种可以有效和经济地替代对压力峰值、高温和外界环境敏感的其他分离设备。

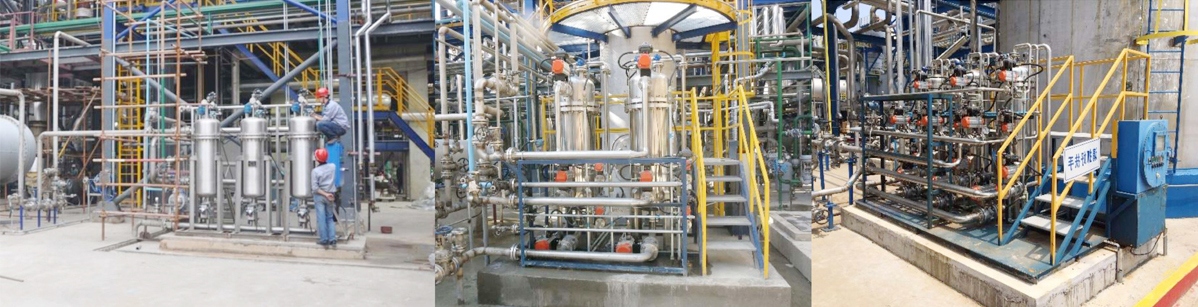

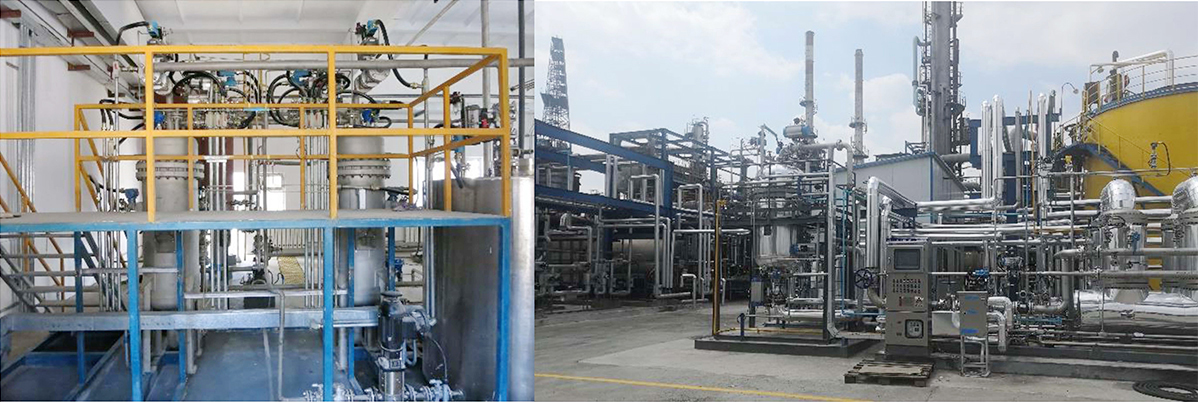

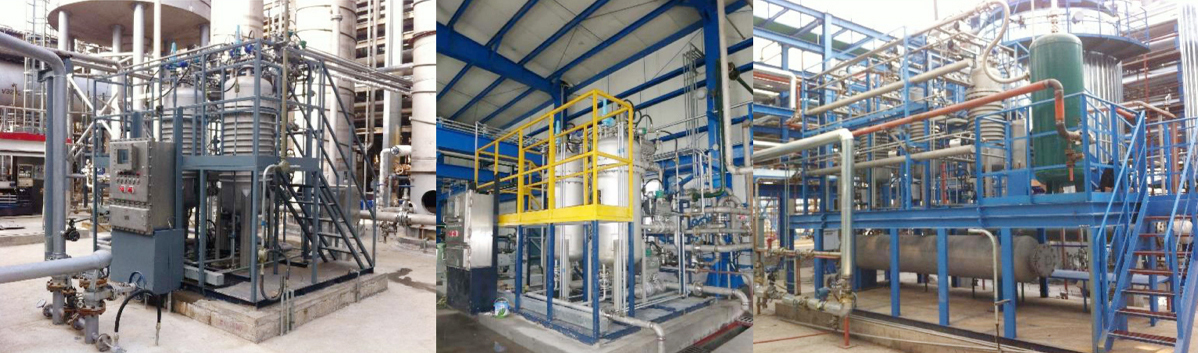

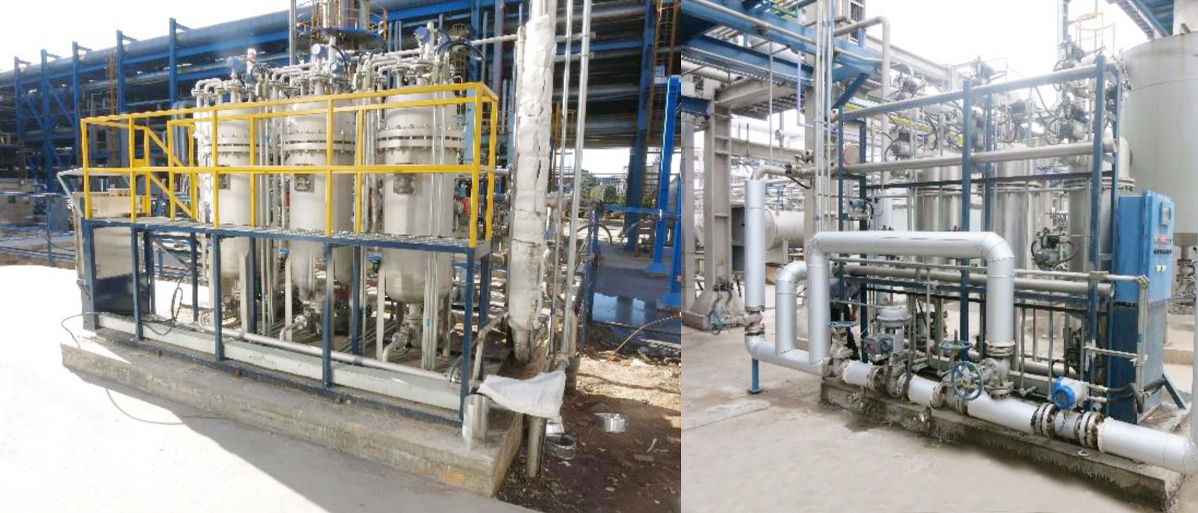

案例分析
甲醇制烯烃分离技术中高压高温气体过滤
滤芯材料：INCONEL600
壳牌煤气化技术飞灰过滤器保护过滤
滤芯材料：316L/304L
产品特性
工作温度：G2-S型最大工作温度：500度
G2-N型最大工作温度：1000度
工作压力：0-10.0Mpa
●过滤器采用分组反吹装置，配备分流阀、喷嘴等配件，有效提高反吹效率。
●过滤器采用PLC控制系统，并可实现远程控制。
产品特性

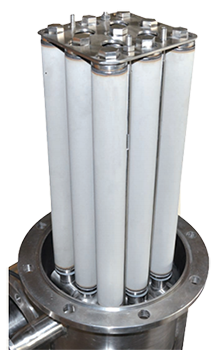

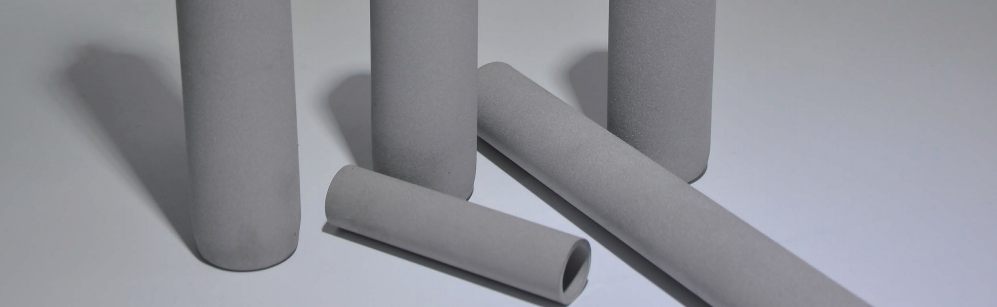

材料
316L低碳不锈钢粉末在惰性气氛中经INOCO专有工艺烧结而成。烧结前，金属粉末未经挤压，也没有使用粘合剂等其他物质。
金属粉末烧结多孔过滤元件选用各类不锈钢、Mone!合金、Inconel合金、哈氏合金和Ti金属等为原料，金属烧结过滤元件保持了这些金属本身的抗腐蚀和耐高温的特性。
金属粉末烧结过滤元件可服务于高达1050℃的高温气体环境中，也适用于各种酸、碱、盐溶液和还原、氧化气氛里，可在极宽的化学条件下处理各种各样的难以对付的气、液物料。
材料与温度
|
代码 code |
材料 material |
最高使用温度 maxusing temperature |
| A |
青铜 bronze |
300℃ |
| B |
不锈钢、镍 stainlessteel,nickel |
400℃ |
| C |
蒙乃尔合金 Monel |
500℃ |
| D |
高温合金 (INCONEL600) |
800℃ |
| E |
哈氏合金 Hastelloy |
930℃ |
| F |
钛 Ti |
250℃ |
使用条件
|
最大压差 maxdifferential pressure |
最大反压差 maxanti-differentialpressure |
|
80℃ 3.5kg/cm² 232℃ 3.2kg/cm² |
80℃ 3.5kg/cm² 232℃ 2.3kg/cm² |
|
选择适当材质，采用金属熔封工艺，使用范围可达-168℃~950℃ Selecting the appropriate material and use metal sealing technology, the scope can reach-168℃~950℃ |
|
|
型号 Model |
SM | SM | SM | SM |
|
直径 Diameter mm |
40、50、60、80、106 | |||
|
长度 Length mm |
250、500、750、1000、1500、2000 | |||
|
过滤精度 Filtration precision |
0.1、0.5、1、2、3、5、7、10、15、20 | |||
|
连接方式 Connect Type |
螺纹（M20、M30、NPT1" 等）222、226 thread（M20、M30、NPT1" etc) 222、226 |
|||
|
法兰型、平面型； Flange type, flat type |
||||

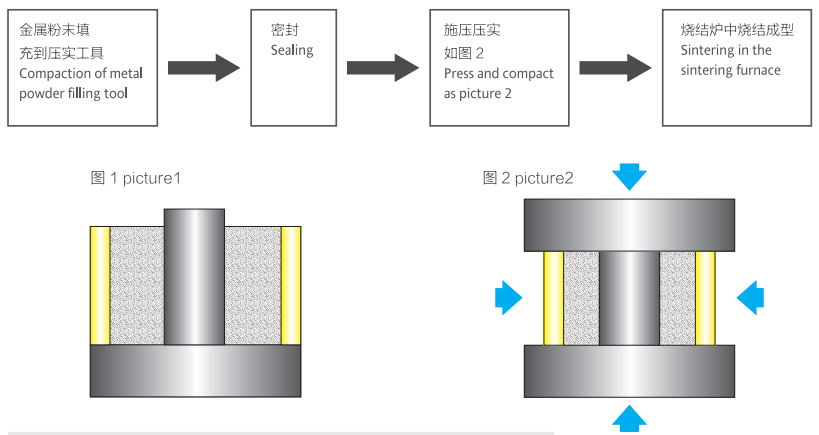

注：为了得到性能优良的烧结金属粉末过滤介质，标准工艺首先在模具内将金属粉末压成薄片、管状物或其它形状物，然后进行高温烧结。产品介质的孔径、孔径分布、强度以及参透性，取决于金属粉末的细度、压制和烧结工艺。
