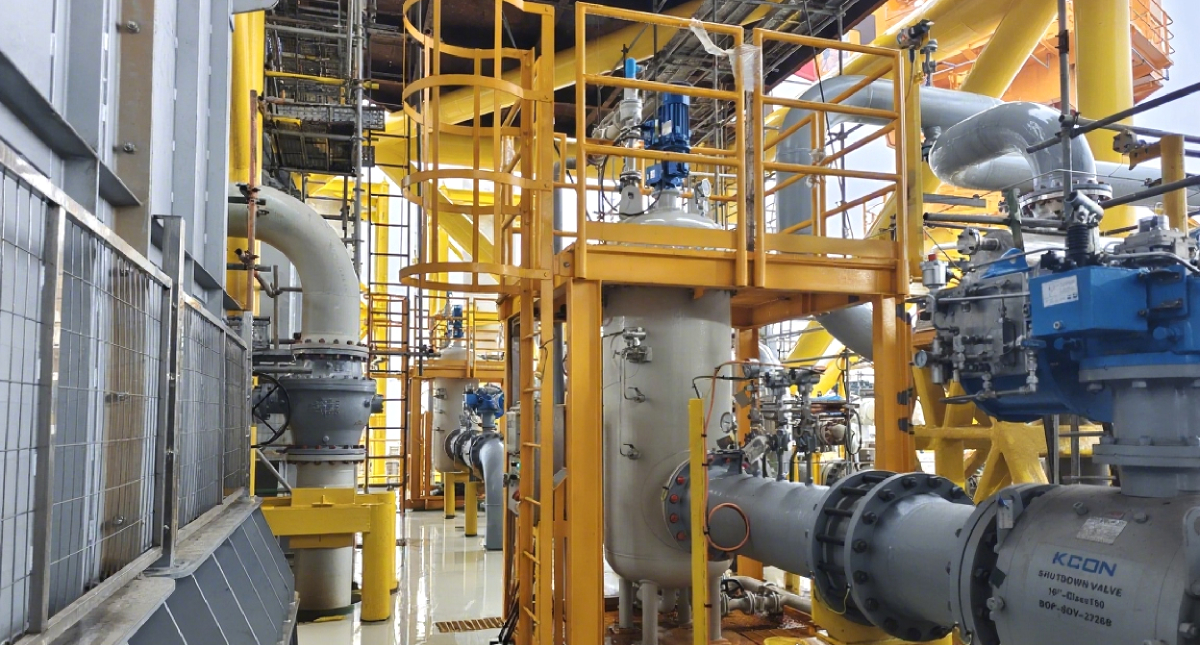

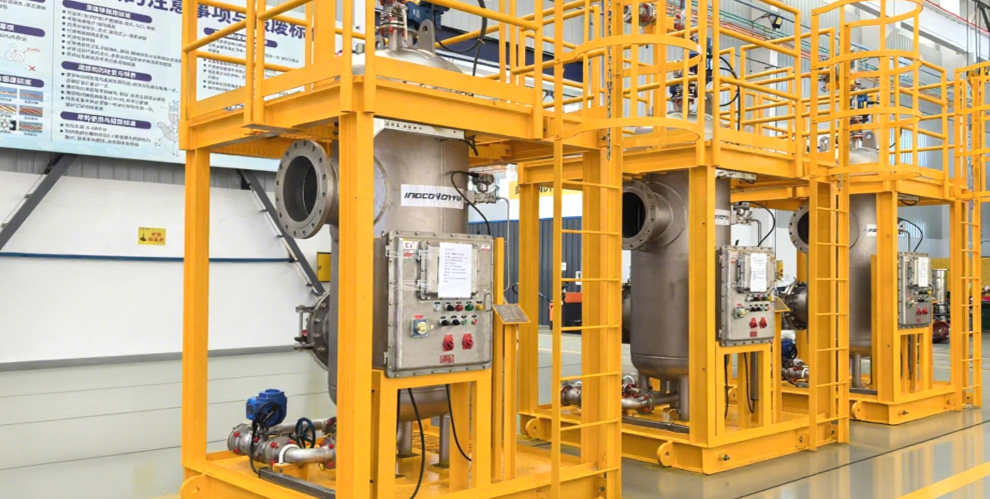

伊诺特XF-F3系列反冲洗过滤器是一种能提供多种综合性用途的工业自动过滤器，特别适合船舶和海上平台的应用。伊诺特XF-F 系列吸吮式反冲洗过滤器在每个过滤器中可装有不同数量的滤芯来提供更大的过滤面积。这就使过滤器在使用时产生尽可能小的压力损失。
INOCO-XF-F SERIES
反冲洗过滤器系列
卓越性能和极低的能耗
伊诺特XF-F系列全自动反冲洗过滤器是一种能提供多种综合性用途的工业自动过滤器，保证过滤液体纯净可靠。
伊诺特XF-F系列适用于大部份水过滤的标准应用，无论从处理能力、精确度和可靠性，即使在恶劣的操作条件下也能持续保持良好的运行态势。
过滤器主体部分的压力设计通常是基于 ASME U 钢印和钢制压力容器的标准设计的。过滤器也能够适应其它设计标准的特殊要求。设备主体部分有碳钢、碳钢衬胶、不锈钢、双相钢等材料。同时我们也可为您提供像钛、纯镍等特殊材料。

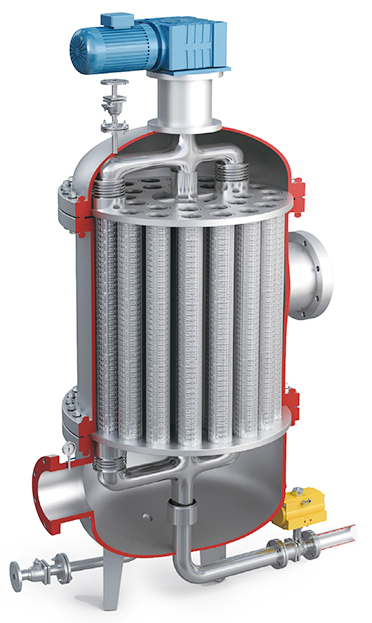

核心原理: 单个壳体多个滤芯
过滤器内设有多个单独过滤元件。相比伊诺特其他单滤芯产品，同样壳体直径，XF-F系列过滤器过滤面积增加多倍以上。
每个过滤室内都配备了独立的滤芯组件，从而提供了很大的过滤表面积和自由渗透截面，并使压差维持在一个很低的水平。
由于滤芯直径一般不超过80mm，因此滤芯能承受很高的工作压差，清洗时，清洗组件逐一对每组滤芯进行反冲洗，从而使过滤质量和过滤过程的安全性获得充分保证。
清洗原理: 过滤后的净水反冲洗
清洗过程：单个过滤单元逐一按顺序进行过滤和反冲洗。因此，过滤器不会达到临界的污染水平。反冲洗工作可由压差和/或时间触发，清洗（反冲洗）过程极为快捷、彻底；由于始终有一组滤芯处于备用状态，系统压力自始至终几乎保持不变，而且过滤器仅消耗极少量的反冲洗清洁液。
以经济型和稳定性为导向，优化资源，节约空间与成本
伊诺特反冲洗过滤器保证处理的液体达到规定的过滤精度，保障高附加值设备避免过早出现损耗，过滤器本身的可靠性使整个工厂不间断地、无故障地运行，通过过滤器本身维修频率低和使用寿命长来维持最低的运行成本。
| XF-F | 标准版 |
| XF-1F | 经济版 |
| XF-FV | 标准版升级 |
| XF-FH | 标准版大流量专用 |
|
XF-H |
超高压系列
|
|
XF-P |

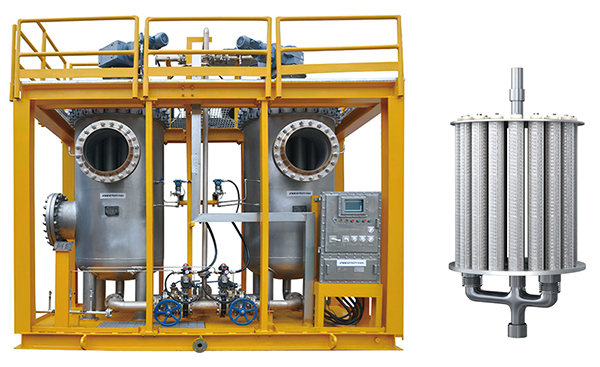

模块化—FPSO专用
|
|
XF-FS |
双吸—高性能版
|
|
XF-FM |
压载水专用
|
|
XF-FSN |
非对称清洗—高性能版（复杂工况使用）
|
|

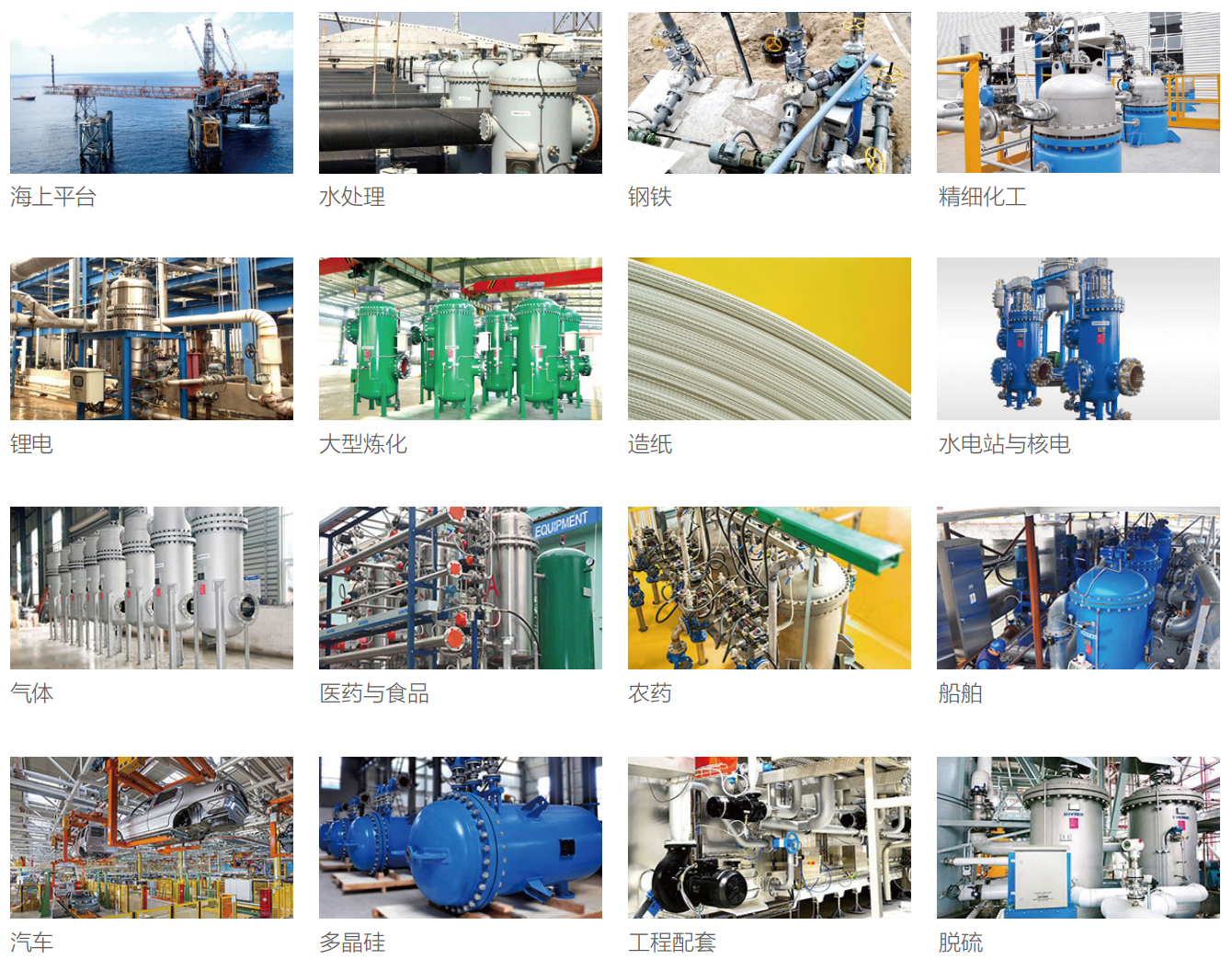

应用领域 |
海水、河水、污水、灰水、工艺水、冷却水、循环水、密封水、清水 |
|
流量 |
1-20000m³/H( 海上平台业绩超过 5000m³) |
|
精度 |
5-2000µm |
|
设计压力 |
1.0Mpa ( 如有要求，可提供最高 10.0Mpa ) |
|
设计温度 |
80℃ ( 如有要求，可提供最高 -190~380℃ ) |
|
进出口尺寸 |
DN25-1200 |
|
阀门 |
标准电动 ( 可选气动 ) |
|
过滤器标准 |
TSG 21-2016；ASME U；EN |
|
壳体材料 |
碳钢、碳钢内衬橡胶（天然橡胶、氯丁）、碳钢内衬四氟 304、316、S31803、钛、2205、2507超级双相钢 |
|
内件材料 |
304、316、S31803、2205、2507超级双相钢 |
|
设备密封材料 |
丁晴（可选氟橡胶、四氟、金属垫） |
|
轴密封材料 |
氟橡胶（可选机械密封、磁力密封） |
|
反冲洗控制 |
定时器或压差控制
|
|
滤芯种类 |
圆柱楔形滤芯、锥形型楔形滤芯
|
|
清洗方式 |
单吸嘴、双吸嘴、非对称
|
INOCO-XF-F FILTER WORKING PRINCIPLE
标准版反冲洗过滤器
适合污染程度较高的流体
独特优点
超大过滤面积 (40㎡)
- 最细 5 微米过滤精度
- 超长使用寿命
- 清洁维护简单快速
- 功能精准的反冲洗装置
- 不易堵塞的滤芯
长效清除滤出的固体物质
- 操作简单，紧凑型设计
- 压力损失小
- 运行成本低
- 过滤流量大 (20000m³/H)
- 冲洗量小
控制系统
- 标准 380V，可选 440V，220V
- 压差、定时、手动清洗
- 西门子 PLC，稳定性高
- 接受模拟信号，可选开关信号
- 显示反冲洗操作、反冲洗次数和故障信息
- 显示屏 - 选配
- 远传信号、远传控制 - 选配
- 防护等级：IP54, 可选 IP56、IP65
- 防爆等级：标准无，防爆等级添加：KA（矿安）、MA（煤安）
过滤

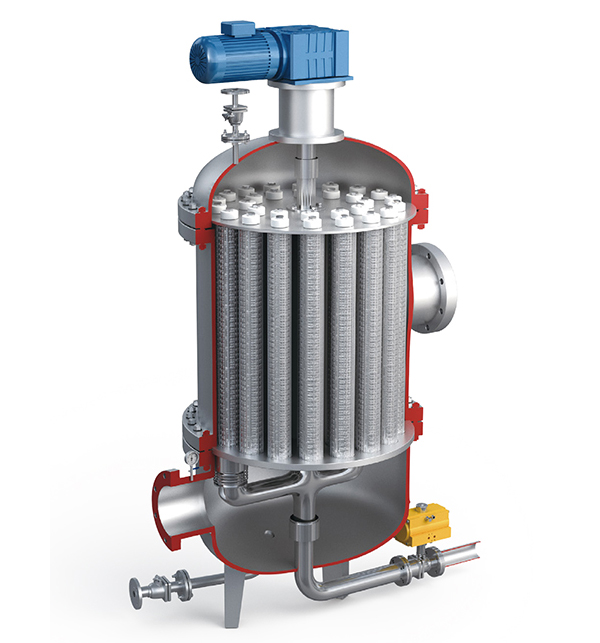

在过滤过程中，待过滤的水通过入口法兰，进入过滤室。水流会从下方进入滤芯，其中所含的有机和无机粒子会被滤芯截留。过滤后的清水透过滤网到达过滤器出口。
反冲洗
反冲洗环节由差压和 / 或定时器启动。在反冲洗的过程中，底部开口的滤芯按顺序交替接受冲洗，期间不会中断过滤工序。为实现交替冲洗，齿轮马达驱动冲洗臂旋转，途经各个滤芯开口，与此同时，冲洗阀门打开。滤芯内部产生的压降 ( 系统压力对大气压力 ) 会使流经滤芯的水反向流动，从而将滤芯中截留的有机和无机颗粒冲洗出滤芯。
|

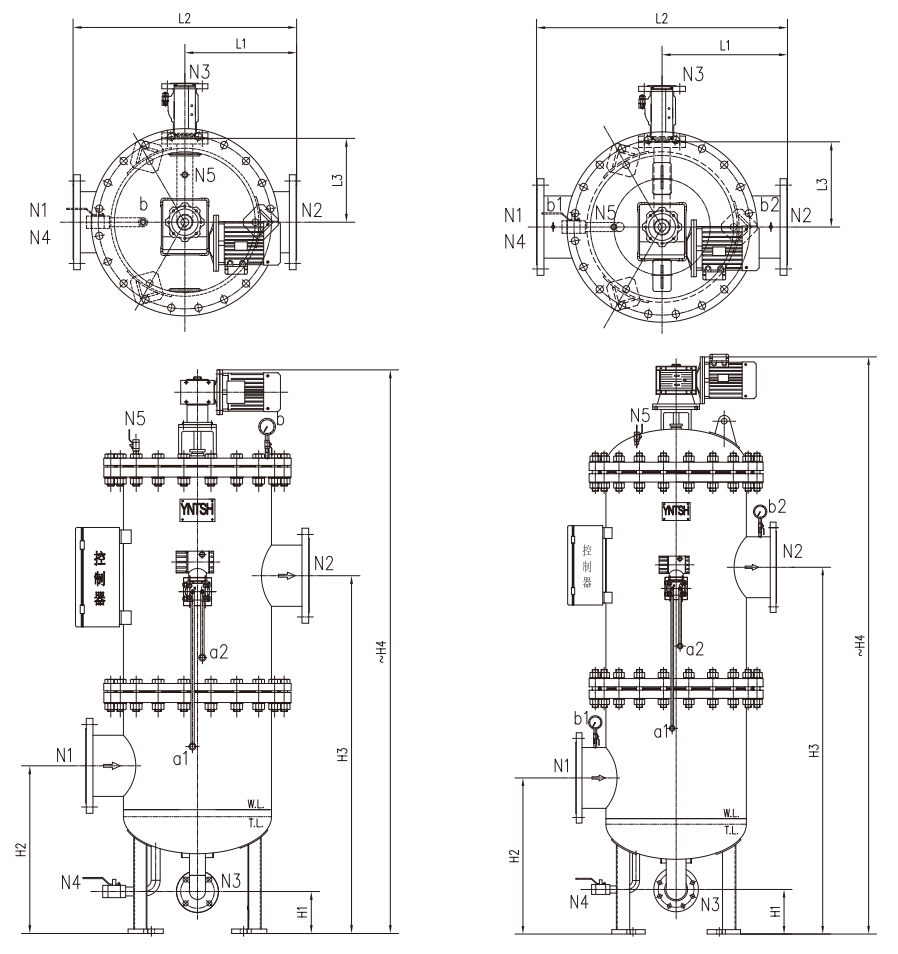

型号 Mode NO. |
H1 | H2 | H3 | H4 | L1 | L2 | L3 |
流量 m/h |
过滤面积 m² |
进出口径 DN |
排污口径 DN |
排污水量 L/次 |
| XF-F-300 | 150 | 450 | 910 | 1650 | 320 | 640 | 210 | 330 | 0.69 | 150 | 40 | 180 |
| XF-F-400 | 150 | 560 | 1145 | 1930 | 360 | 720 | 260 | 545 | 1.14 | 200 | 40 | 240 |
| XF-F-500 | 150 | 650 | 1265 | 2050 | 420 | 840 | 300 | 782 | 1.63 | 250 | 40 | 330 |
| XF-F-600 | 150 | 680 | 1330 | 2310 | 470 | 940 | 350 | 1255 | 2.61 | 300 | 50 | 500 |
| XF-F-700 | 150 | 825 | 1660 | 2670 | 560 | 1120 | 400 | 1730 | 3.6 | 350 | 50 | 720 |
| XF-F-800 | 150 | 900 | 1770 | 2770 | 600 | 1200 | 450 | 2100 | 4.37 | 400 | 50 | 810 |
| XF-F-900 | 200 | 1025 | 1870 | 3005 | 660 | 1320 | 500 | 2890 | 4.94 | 450 | 80 | 3060 |
| XF-F-1000 | 200 | 1120 | 2100 | 3310 | 710 | 1420 | 550 | 3430 | 7.14 | 500 | 80 | 3600 |
注：表格中流量为在工作压力为≤0.9MPa（即设计压力 1.0MPa），精度为 200µm，介质为水时所产生的数值。
不同压力、不同精度和不同介质时，则流量也不同。
