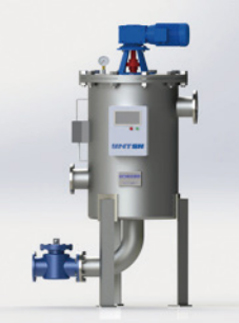

刷式自清洗过滤器
产品介绍
YNTSH-F-X 系列为一种适用于恶劣环境的全自动自清洗型过滤器，对于不同的使用要求可配备25~3500μm的滤网，1"~36"的口径。伊诺特过滤器的自清洗过程由一个时刻监测过滤器进出口压差的压差开关来启动，通常情况下压差开关的预设值是0.5bar(7psi)。

YNTSH-F-X 系列自清洗过滤器是适用于DN25~DN900 的管道选择，该过滤器具有流体流动连续、维护简便、操作放心的优点，因此被所有工业广泛应用。
产品概述
图纸和数据

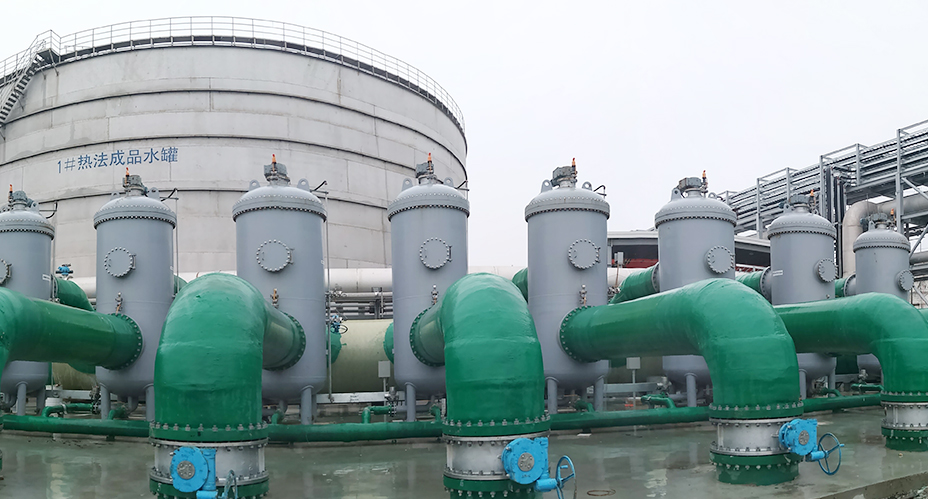

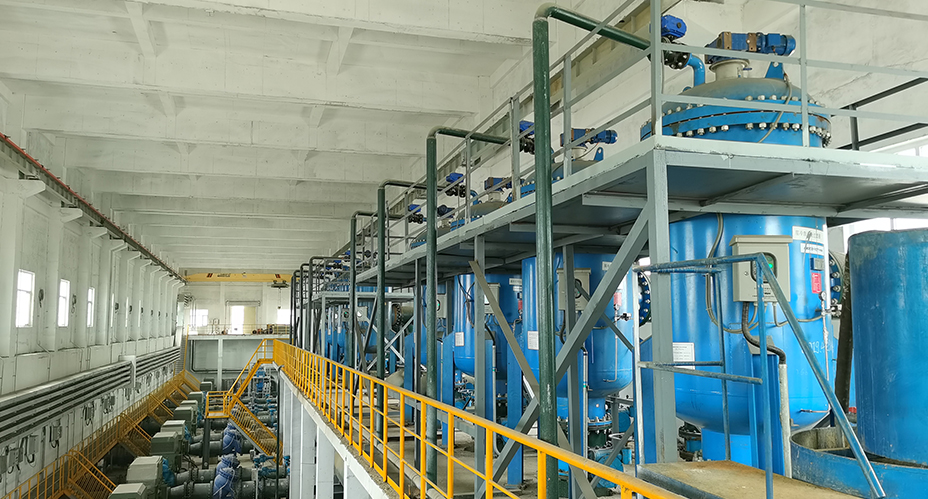

应用范围

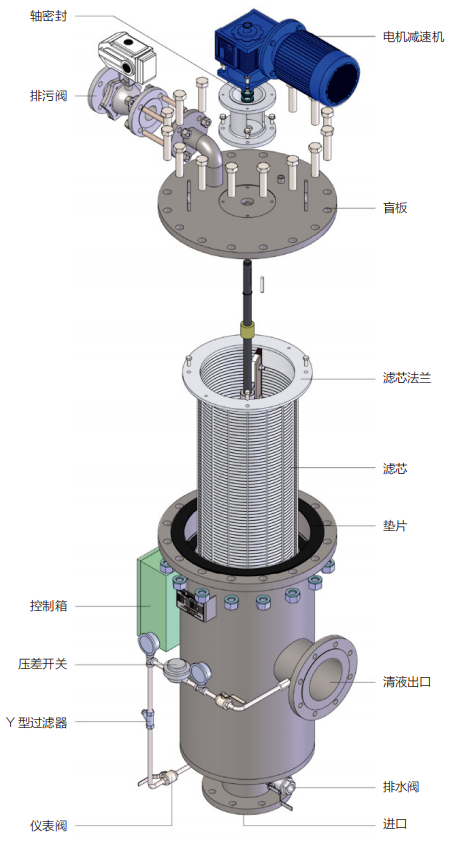

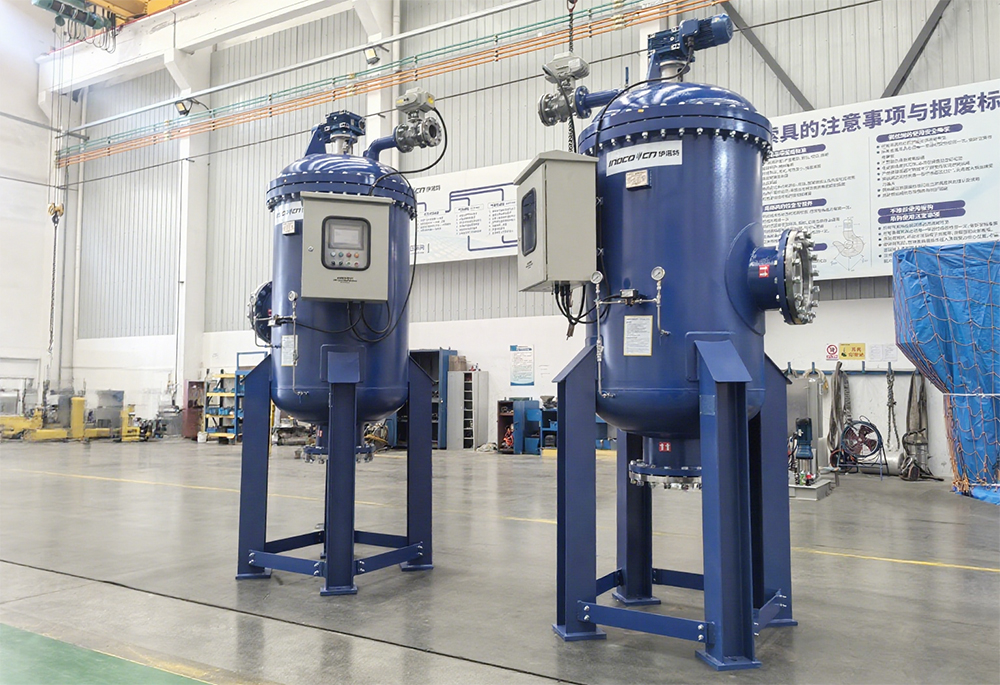

伊诺特XF-X刷式-自清洗过滤器工作原理
当过滤器进出口的压差达到预设值时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于过滤器上端盖上的排污阀；马达带动本体滤网内的两把不锈钢刷转动， 被滤网所捕捉的杂质因此被钢刷刷下并从排污阀排出。整个清洗过程耗时约15-60 秒，清洗时系统不断流，过滤器的整个运行过程由随机配备的一个控制箱来控制。

特点与优势
不间断供水：清洗时水量极少，是过滤器出水量的 5%，冲洗时间为2 ～ 15 秒，整个系统不间断供水。
过滤精度高：过滤精度最高可达到20 微米，有各种精度的滤网供您选择。
过滤面积大：标准滤网有效过滤面积是入口面积的7 ～ 40 倍。
清洗可靠：有多种控制方式，手动、压差、时间、PLC 程序逻辑控制等选择。
安装经济简单：结构形式多样，适合于现场各种情况安装，而不影响运行效果。
使用寿命长：正常情况寿命10 年以上，滤网为不锈钢，根据需要，可以很方便地更换不同规格的滤网。

伊诺特自清洗过滤器综合参数
操作流量：20-5000m3/h
详情请与厂家联系，不同的水质&精度，相 应的流量有差异
最低工作压力：2Kg
工作压力过低可在排污口处设增压泵设备
最高工作压力：10Kg ; 150psi
据用户要求可特制高压型，详情与厂家联系
过滤面积：3000cm2 -20000 cm2
进/出口直径： 50,80,100,150,200,250,300,350,400,500,600,800mm;
最高工作温度：70°C;
高于此温度请特别说明

清洗参数
排污阀尺寸：25mm; 50mm; 80mm;
清洗时间：30-60 秒
每次清洗耗水量：≤1%

过滤器材料
过滤器本体：碳钢，环氧树脂涂布根据要求可用不锈钢316、304
滤网：不锈钢316L 楔形滤芯；不锈钢316L 编织钢丝
清洗机构（内部）：不锈钢304,316L, POM
排污阀： 铸铁，环氧树脂涂布;304,316L
密封圈：合成橡胶，聚四氟乙烯

标准过滤等级
⊙编织型滤网精度：
500,300,200,130,100,80,50,25,10 micron
⊙楔形滤芯精度：
50,80,100,200,300,500 micron

控制和配电
控制电压：24V 根据需要可选用10 伏或24 伏直流
马达功率：0.35-1.0 马力, 50Hz
额定操作电压：3 相, 220/380V ( 根据需要)
电流：1.5-2A

性能参数
1、出厂没定清洗间隔时间：4小时（可调）
2、出厂设定清洗压差：0.1MPa(可调)
3、输入电压：380V3相50HZ
4、标准工作压力：0.6MPa
5、最大工作压力：1.0MPa
6、标准工作温度：50℃
7、最大工作温度：70℃
8、清洗控制方式：手动、自动（时间压差）



YNTSH-XF-X系列刷式-自清洗过滤器综合参数

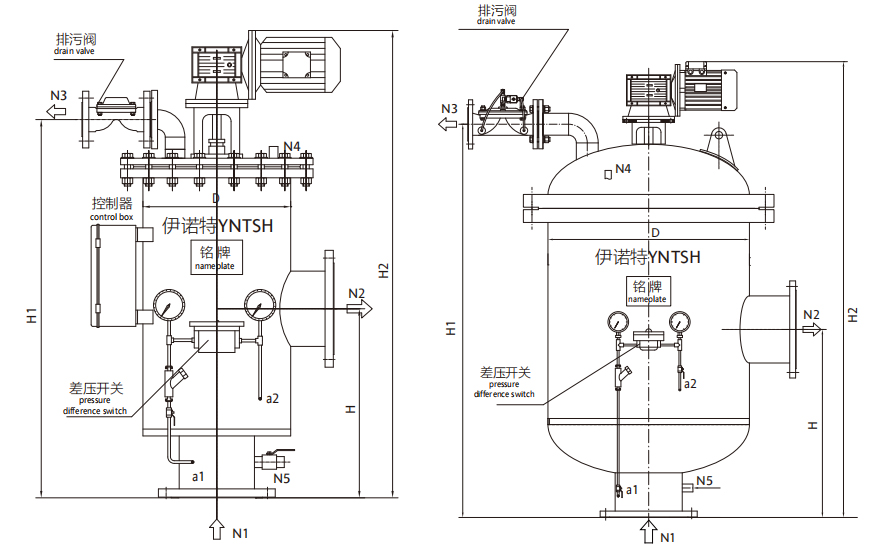

产品参数与尺寸

型号 X01
-219 		X01
-273 		X01
-325 		X01
-426 		X01
-530 		X01
-630 		X01
-720 		X01
-820 		X01
-920 		X01
-1020
管径 (mm) 50 80 100 200 250 300 350 400 450 500
过滤流量 (m³h) 20 50 150 300 500 700 1100 1500 2000 2500
过滤面积 (㎡) 0.27 0.25 0.35 0.66 1.6 0.85 1.3 1.4 1.8 2.3
排污阀 (mm) 25 25 25 50 50 80 80 80 80 80
一次清洗水量(L) 80 80 80 150 150 350 450 600 800 1000
电机功率 (KW) 0.55 0.55 0.55 0.55 0.55 0.75 0.75 0.75 0.75 0.75


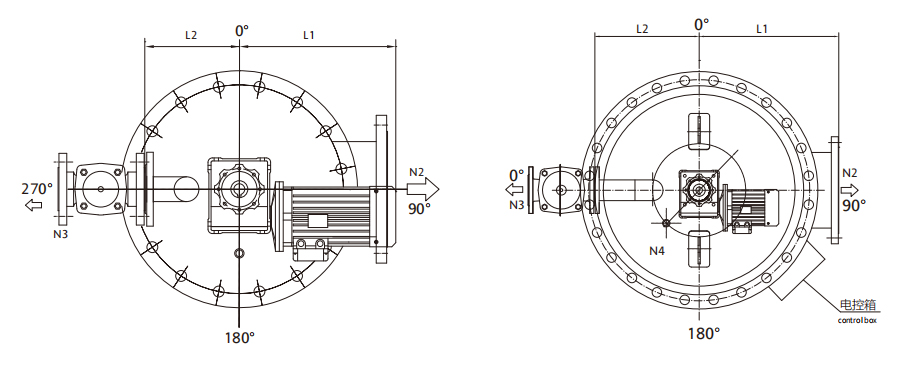

型号 D(mm) H(mm) H1(mm) H2(mm) L1(mm) L2(mm)
X01-219 219 450 830 1130 / 190
X01-273 273 500 885 1185 / 217
X01-325 325 500 945 1170 / 283
X01-426 426 500 1130 1350 325 343
X01-530 530 650 1330 1550
 370 415
X01-630 630 685 1360 1660 400 460
X01-720 720 700 1500 1730 400 510
X01-820 820 765 1600 1870 450 600
X01-920 920 900 1720 1980 450 660
X01-1020 1020 920 1850 2100 500 710


性能参数
1、过滤流量是按照100um精度计算得到滤芯能达到的理论最大流量
2、出厂设定清洗间隔时间：4小时（可调）
3、出厂设定清洗压差：0.1MPa(可调)
4、输入电压：380V3相50HZ

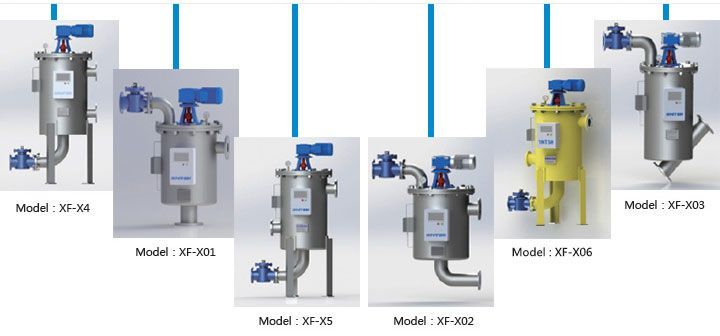

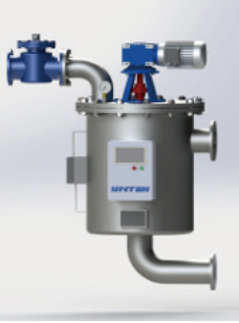

型号Mode:XF-X1
适用于悬浮物颗粒的过滤

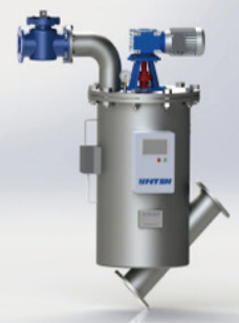

型号Model:XF-X2
适用于悬浮物颗粒的过滤

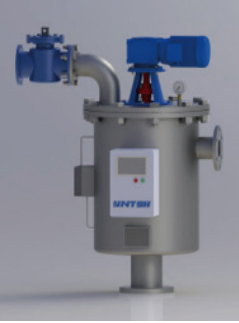

型号Model:XF-X3
适用于悬浮物颗粒的过滤

型号Model::XF-X5
适用于沉淀型颗粒的过滤


产品参数与尺寸

序号 型号 刷式自清洗过滤器 序号 过滤器垫片材料
1 XF-X1 悬浮颗粒的过滤 ★ 19 N 丁晴 ★
2 XF-X1 重力型颗粒的过滤 20 E 三元乙丙 H
3 50 过滤器进出口尺寸： ★ 21 F 氟橡胶 H
4 219 过滤器壳体直径： ★ 22 P 聚四氟乙烯 H
过滤器壳体材料 23 S 金属缠绕垫 H
5 Q2 Q235B ★
6 Q3 Q345R H 过滤器法兰标准
7 Q2N Q235B衬胶 H 24 H16 HG20592-09 PN16PLRF ★
8 Q3N Q345R衬胶 H 25 A16 ASME B16.5150LBSO RF H
9 Q2540 Q235B喷涂四氟 H
10 53 304 ★ 过滤器精度
11 S56 316L ★ 26 M300、M200 200、300(微米) ★
12 525 2205 H 27 M50 50、100、150、400、 H
13 527 2507 H 500、1000、2000(微米)
过滤器滤芯材料 自动排污阀门
14 E3 304 ★ 28 EBV50 电动阀DN50 ★
15 E6 316L ★ 29 PV50 气动阀DN50 H
16 E25 2205 H 防爆等级
17 E27 2507 H 30 B4 ExibI BT4 H
18 E2T 钛 H 31 C4 ExibII CT4 H
防护等级
32 155 IP55:防止外物及灰尘；防持续至少3分钟的低压喷水 ★
33 156 IP56:防止外物及灰尘；防持续至少3分钟的大量喷水 H
34 165 IP65:完全防止外物及灰尘侵入；防持续至少3分钟的低压喷水 H
35 166 IP66:完全防止外物及灰尘侵入；防持续至少3分钟的大量喷水 H
材料追溯证书
36 G 符合GB ★
37 A 符合ASME ★
38 E 符合EN102043.1.B H
产品认证
39 TS 中国钢制压力容器 H
40 U2 ASME U钢印 H

★提供的标准选项代表了最常用的选项。应选译带星号（★）的选项以实现最佳交货。
H为定制选项，标准产品不含H项。如有需求请在订单中提出要求。

YNTSH-XF-X系列 刷式自清洗过滤器综合参数

产品参数与尺寸

型号
X01
-219
X01
-273
X01
-325
X01
-426
X01
-530
X01
-630
X01
-720
X01
-820
X01
-920
X01
-1020
管径 (mm)
50
80
100
200
250
300
350
400
450
500
过滤流量 (m3h)
20
50
150
300
500
700
1100
1500
2000
2500
过滤面积 (m2)
0.27
0.25
0.35
0.66
1.6
0.85
1.3
1.4
1.8
2.3
排污阀 (mm)
25
25
25
50
50
80
80
80
80
80
一次清洗水量(L)
80
80
80
150
150
350
450
600
800
1000
电机功率 (KW)
0.55
0.55
0.55
0.55
0.55
0.75
0.75
0.75
0.75
0.75

型号
D(mm)
H(mm)
H1(mm)
H2(mm)
L1(mm)
L2(mm)
X01-219
219
450
830
1130
/
190
X01-273
273
500
885
1185
/
217
X01-325
325
500
945
1170
/
283
X01-426
426
500
1130
1350
325
343
X01-530
530
650
1330
1550
370
415
X01-630
630
685
1360
1660
400
460
X01-720
720
700
1500
1730
400
510
X01-820
820
765
1600
1870
450
600
X01-920
920
900
1720
1980
450
660
X01-1020
1020
920
1850
2100
500
710
  • 楔形滤芯应用领域：
    水与污水
    纸浆与纸
    化学品
    石油化工
    钢铁
    有色金属
    塑料挤压加工
    机器冷却剂过滤
    建筑业领域
  • 楔形滤芯的设计与制造具有以下优点：
    表面不易堵塞
    开孔率高
    低压差
    大流量
    机械强度高
    强度高
    易清洗
解决方案
产品认证
