产品目录
大流量多芯过滤器
产品介绍

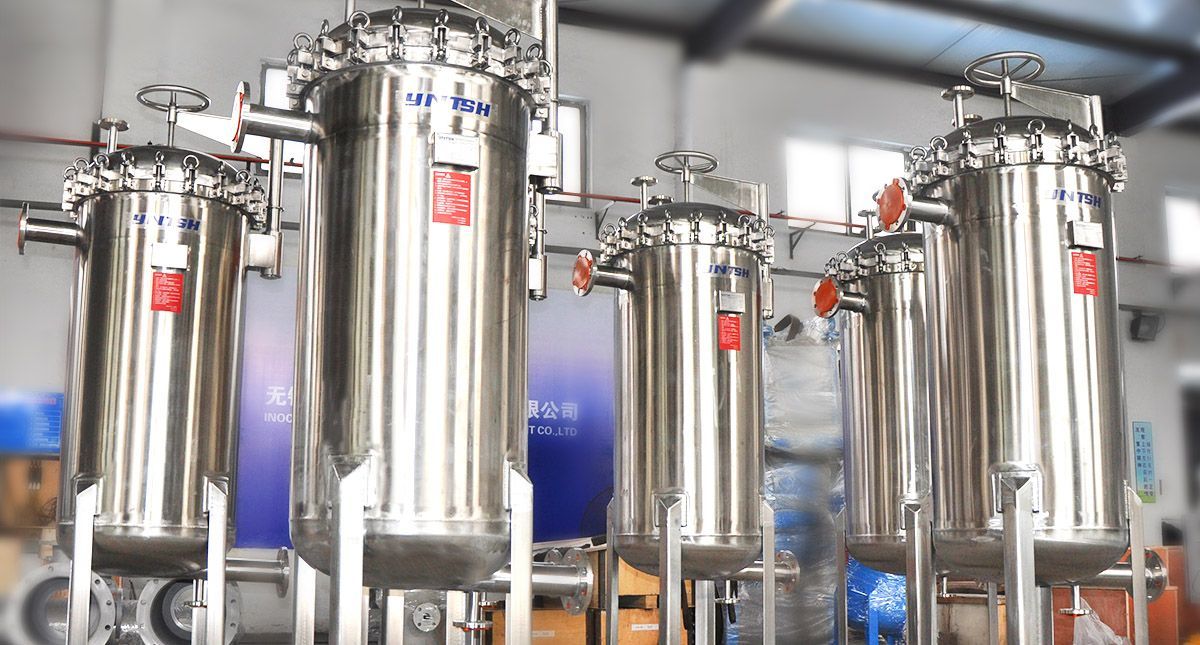

伊诺特MSO-DS滤芯过滤器适用大流量的液体过滤，它由过滤器壳体和上上百支滤芯组成。已被广泛应用于石油、化工、机械、冶金、纺织、印染、电镀、医药、食品等行业中的固液分离。伊诺特以多年滤膜制程上的研发经验与技术积累，为客户提供各类高效能、高品质的微孔滤膜过滤系统。
产品概述

伊诺特滤膜在精密品管制程中，从原料的精密调配，到滤膜孔径大小的精准控制，从而使得产品满足客户们在不同应用上的严格要求。我们希望通过我们完善的设计、精益的制造、高效的售后服务确保每一台在线产品充分发挥各项设计指标。

过滤器描述
过滤器应用合理的流体力学技术，可按照ASME“U”、GB150-1998<钢制压力容器>
《HG532-91化工管道过滤器》设计、制造、验收。伊诺特焊接过滤器有1900多种形式供选择，有为18000多家企业提供方案的经验。

型式参考
高压型：42Mpa | 高温型：1000℃ | 特材型：双相钢、哈氏合金、衬氟

过滤器滤芯应用介绍

溶喷滤芯——最经济的滤芯
聚丙烯折叠滤芯——适用于工艺水预过滤
无纤维脱落聚丙烯滤芯——应用于对纤维脱落要求较高的场合
高纳污聚丙烯滤芯——适用于高固含量工况，普通聚丙烯滤芯的3倍以上
聚醚砜折叠滤芯——-适用于纯水的绝对精度过滤
非对称聚醚砜滤芯——-超高寿命的绝对精度滤芯
聚四氟乙烯折叠滤芯——-适用于全范围液体的绝对精度过滤
PPS骨架与四氟膜滤芯——-120℃液体过滤的绝对精度滤芯
聚偏氟乙烯膜滤芯——-耐腐蚀的绝对精度滤芯
大流量聚丙烯滤芯——-适用于大流量高污染的过滤
不锈钢折叠毡（网）滤芯——-适用于大流量的高温高压工况的过滤
316L粉未烧结滤芯——-适用于需要自清洗的绝对精度过滤
玻璃纤维液体滤芯——-特别适用于除凝胶过滤
——-最耐高温滤芯

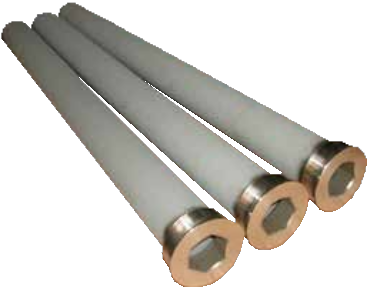

INOCO MSO-T 系列
卫生级钛棒过滤器

伊诺特卫生级过滤器壳体全部采用优质304或316L不锈钢材料制造，每台过滤器都是经过严格的选材及精心制造而成，保证完全无裂缝的流线型设计。过滤器具有良好的表面和最大的耐腐蚀能力，以达到防止细菌污染的质量标准，卫生级过滤器套筒独特的结构，使每一个套筒的内外表面均没有死角、可完全拆洗，操作方便。

过滤器内表面处理
内表面：镜面抛光或电解抛光处理。
外表面：哑光处理、镜面抛光或电解抛光处理。

过滤器材料
壳体结构材质：304或316L
密封圈：食品级硅橡胶密封圈、氟橡胶、PTFE。

过滤器参数

锁紧方式：卡箍、卫生级套管或螺栓快速装拆。
最高使用温度：80℃ 最高使用压力：25kgf/cm2

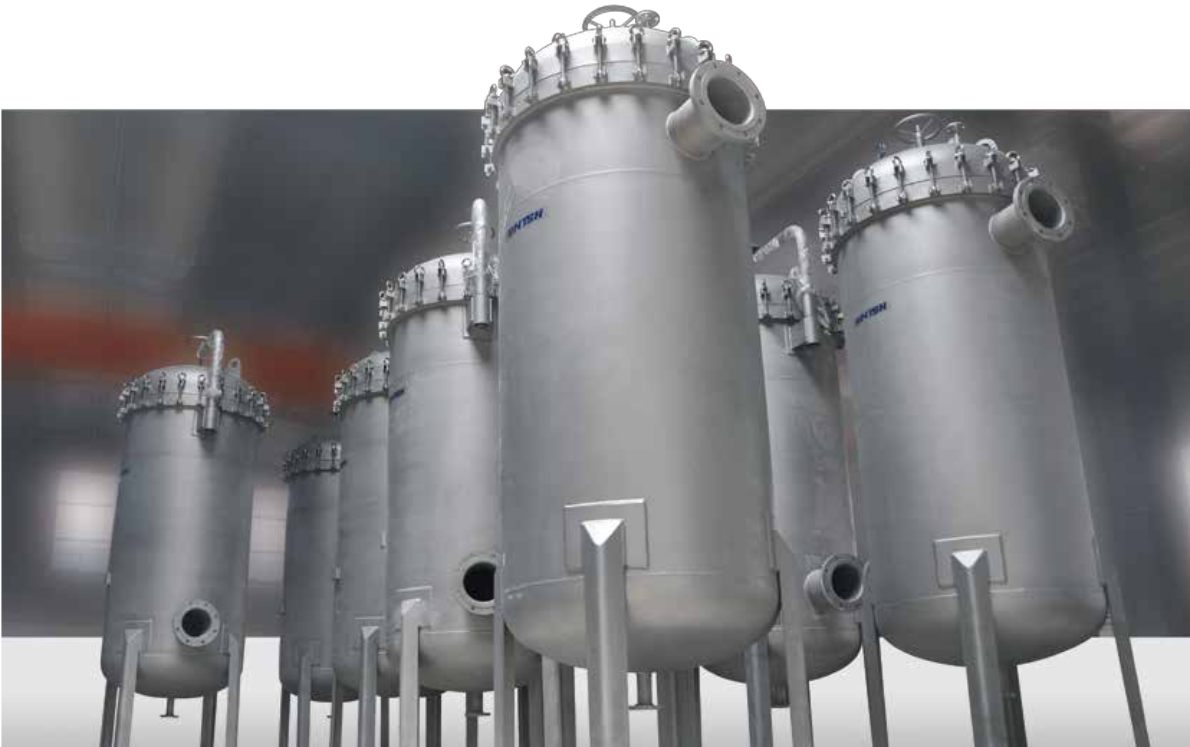

INOCO HFS-D 系列
大流量过滤器

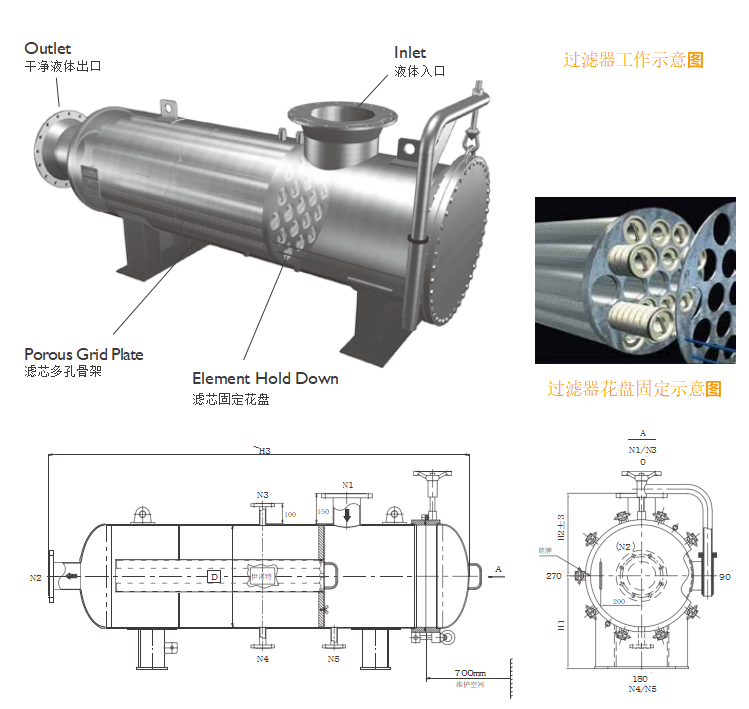

大流量滤芯的水流方向为里进外出式，采用独特的平板网笼式结构，运行中滤芯会因水压的作用更加密封严密。独特的密封结构，使系统的严密性得到有效的保证。伊诺特大流量过滤器还可以采用卧式结构，更便于滤芯更换，滤芯采用合成纤维制成，具有一定空隙度的滤层，不再覆盖其它滤料，运行操作简单。其中大流量滤芯采用伊诺特专利的折叠设计，使其单个滤芯有很大的过滤面积和更长的使用寿命。滤芯采用特有的密封结构和管板相连，而与滤壳无关。

过滤器参数
锁紧方式：卡箍、卫生级套管或螺栓快速装拆。 最高使用温度：80℃ 最高使用压力：25kgf/cm²

过滤器性能参数 过滤器材料

过滤精度 0.1微米~100微米
耐温 80℃（标准状态，更高温度特殊设计）
耐压 1.0Mpa（标准状态，更大压力特殊设计）
流量 0.1~5000m³/H
滤芯数量 1~30芯
滤芯长度 500、1000、1600mm
滤芯直径 150
过滤器部件 材料
壳体 CS、304、316L、C276、2205、涂层
滤芯 PP、PTFE 、不锈钢折叠；
壳体垫片 标准丁晴 可选氟橡胶PTFE包氟橡胶、金属缠绕垫片


大流量过滤器特点

◎ 绝对过滤精度，锥型微孔滤材

◎ 保证低压降的情况下，最大化纳污能力与壳体直径比

◎ 流量分布均匀

◎ 水流里进外出结构，大大提高有效过滤效率

◎ 绝对过滤精度高：0.5um

◎ 无内支撑的滤芯设计，可以方便地处理

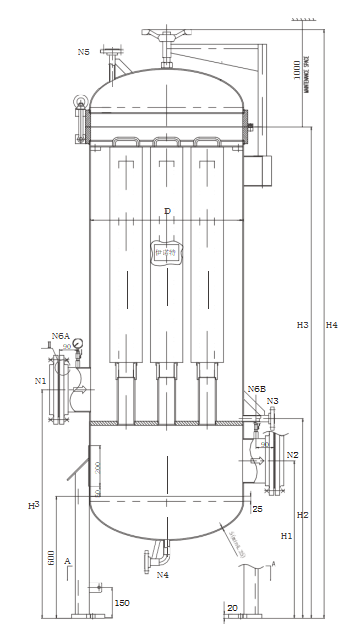

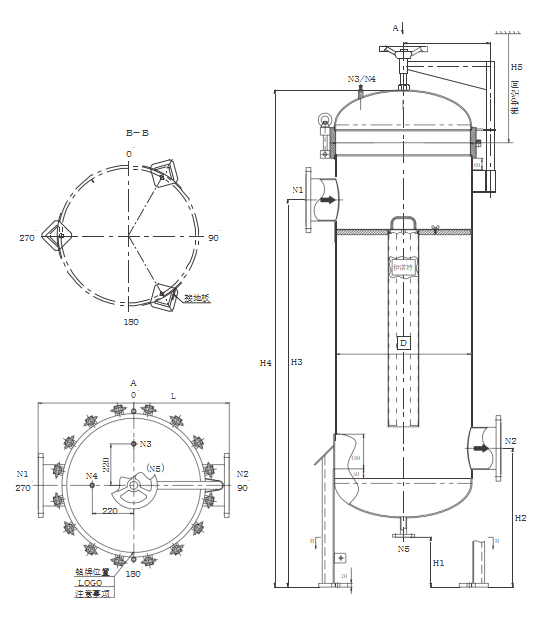

型号 口径 流量 T/H D H1 H2 H3 维护空间 重量
HFS-D-4 100 120 450 505 1675 2091 800 236
HFS-D-5 125 150 500 608 1800 2248 800 312
HFS-D-7 150 210 550 670 1890 2364 800 370
HFS-D-8 150 240 650 680 1910 2436 800 450
HFS-D-9 200 270 700 720 2010 2579 800 537
HFS-D-13 200 390 800 790 2070 2689 800 742
HFS-D-18 250 540 900 870 2220 2918 800 967
HFS-D-22 300 660 1000 930 2350 3134 800 1175
HFS-D-24 300 720 1100 1060 2510 3341 800 1353
HFS-D-30 300 900 1200 1058 2500 3368 850 1838
HFS-D-36 350 1080 1300 1115 2600 3538 900 2144

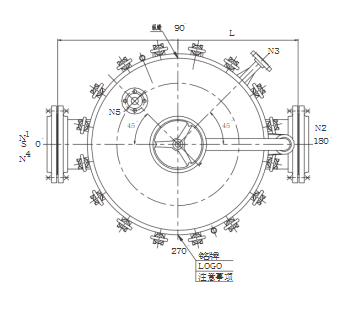

型号 口径 流量 T/H D H1 H2 H3 维护空间
HFS-D-W-4 100 120 450 429 349 1922 700
HFS-D- W-5 125 150 500 455 405 2060 700
HFS-D- W-7 150 210 550 480 430 2111 700
HFS-D- W-8 150 240 650 530 480 2229 800
HFS-D- W-9 200 270 700 555 505 2321 800
HFS-D- W-13 200 390 800 606 556 2391 900
HFS-D- W-17 250 510 900 656 606 2569 1000
HFS-D- W-21 300 630 1000 706 656 2685 1100
HFS-D- W-24 300 720 1100 756 706 2830 1200
HFS-D- W-30 300 900 1200 808 758 2848 1300
HFS-D- W-37 350 1110 1300 858 808 3016 1400

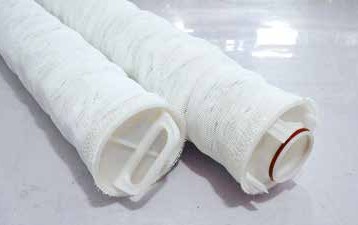

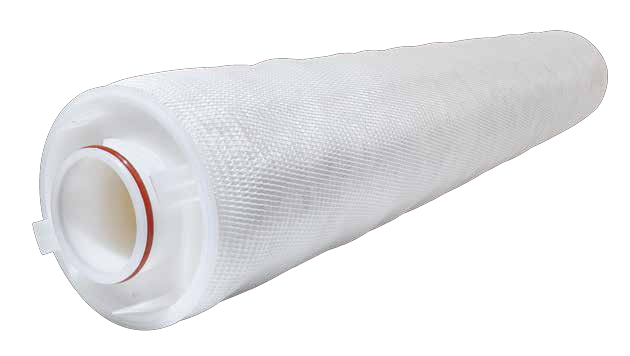

HF150系列大流量滤芯直径为6”/150mm，单支滤芯最大过滤面积超过8m2 ，流量可达 60m3/h，PP内骨架，双层聚酯网罩，单开口式，可以广泛运用于不同的领域。降低了使用过程中对过滤器的尺寸和滤芯数量的要求，操作更方便。


工作特性

最高工作温度 PP：80℃
GF：130℃
最大工作压差 0.38MPa/21℃
0.15MPa/80℃

材料结构

PP GF
滤材 深层折叠聚丙烯 树脂合成玻纤/聚酯
支撑/导流层 聚丙烯 聚酯
端盖 玻璃纤维增强聚丙烯 玻璃纤维增强聚丙烯
外层保护套 聚酯 聚酯

选型表

滤材 过滤精度 长度 密封圈
HF150 PP 0500 20 E
PP 0050=0.5um 20=20”（528mm） S=硅橡胶
GF 0080=0.8um 40=40”（1028mm） E=三元乙丙
0100=1.0um 60=60”（1540mm） V=氟橡胶
0200=2.0um
0300=3.0um
0500=5.0um
1000=10um
1500=15um
2000=20um
4000=40um
7000=70um
9000=90um


流量特性

◎5层以上纳米纤维膜组成，可实现99%以上超高过滤效率，同时提供更大纳污空间；

◎高密度折叠，实现超大过滤面积、大流量、长寿命、高纳污量的完美结合；

◎内设PP骨架，不易变形，且可耐更大反向压差；

◎优化双层致密聚酯网罩，强度更大，耐压能力更强；

◎独特V型密封圈，提供更好的密封性能；

◎玻纤加强端盖，提高滤芯的整体强度；

◎端头手柄设计，更换方便快捷，节约大量人力、时间；

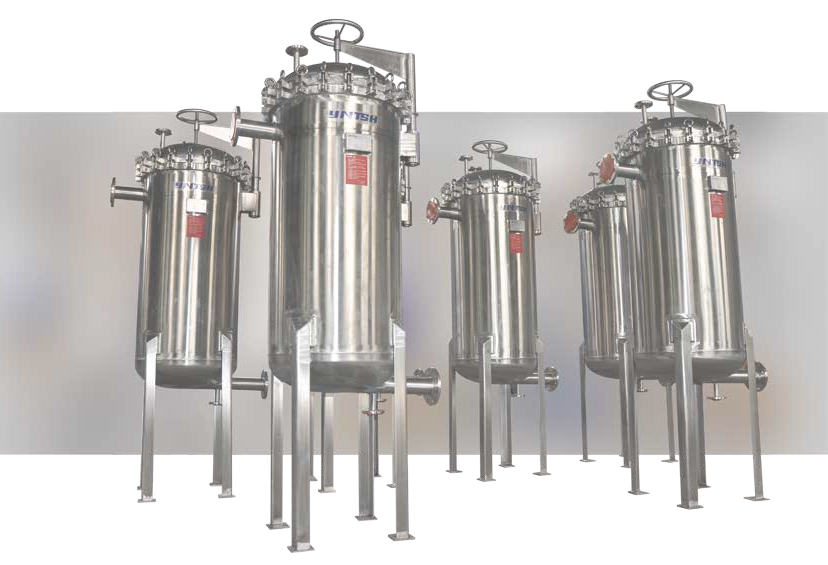

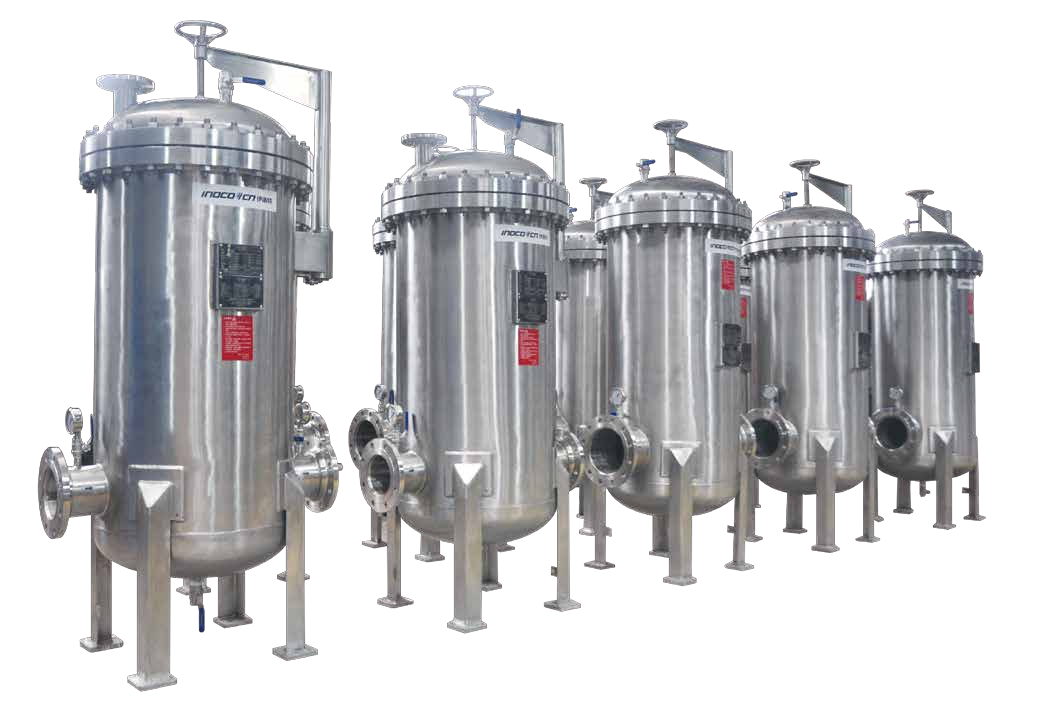

INOCO HFS-D2 系列大流量过滤器

HFS-D2系列大流量精细过滤器采用优质滤芯，结合多年的过滤行业经验而设计制造的，能够在紧凑的系统设计中实现流量的最大化，与传统的过滤系统相比较，D系列大流量过滤有着更多的优势。


大流量

D2系列过滤器采用独特的设计，使单个滤芯的流量最高可达50T/H。

因此仅需更少的滤芯即可满足您的流量要求。

使用数量更少的滤芯，可以降低过滤器尺寸。基于特定流量，与竞争产品的滤筒相比较，大流量过滤器所占空间仅为其他滤筒的一半。因此所需投资费用更低，同时紧凑的系统设计可以节省工厂的宝贵空间。


HFS-D2系列

大流量过滤器经专门设计，可以在紧凑空间内实现系统流量的要求。我们所提供的滤筒均为标准设计，同时还可为客户定制滤筒以满足您的特殊需求。所有过滤器的设计制造均可符合GB150标准。

不锈钢过滤器外表面都经过抛光处理；碳钢滤筒均进行喷砂保护。


滤芯参数

40″流量可以达到50T/H

60″流量可以达到80T/H；高容污量-10KG

精度范围：1, 2, 5, 10, 15, 25, 40和70微米

过滤效率：99.9%材料通过FDA认证

过滤器材料

过滤器部件 材料
壳体 CS、304、316L、C276、2205、涂层
滤芯 PP
壳体垫片 标准丁晴，可选氟橡胶PTFE包氟橡胶、金属缠绕垫片


过滤器性能参数

过滤精度 0.5微米~100微米
耐温 80℃（标准状态，更高温度特殊设计）
耐压 1.0Mpa（标准状态，更大压力特殊设计）
流量 0.1~5000M3/H
滤芯数量 1~30芯
滤芯长度 500、1000、1600mm
滤芯直径 160

无论何种产品类型或应用，我们多样的高品质过滤器及我们在滤芯开发与生产方面的广泛经验，我们都将为您提供独特、实用、高效的解决方案。

■使用寿命延长 ■ 现场完整性检测

■缩短冲洗时间 ■ 特制滤芯可以反复清洗

■滤芯快速更换

立式滤筒型号（仅限101.6cm滤芯）
HFS-D2-1 19.4 48.3 91.4 191.8 304.8 54.6 25.4
HFS-D2-3 31.8 82.6 123.2 225.7 304.8 96.5 35.6
HFS-D2-5 36.8 87.6 138.4 248.6 363.2 119.4 58.4
HFS-D2-7 41.9 92.7 168.9 284.2 355.6 138.4 76.2

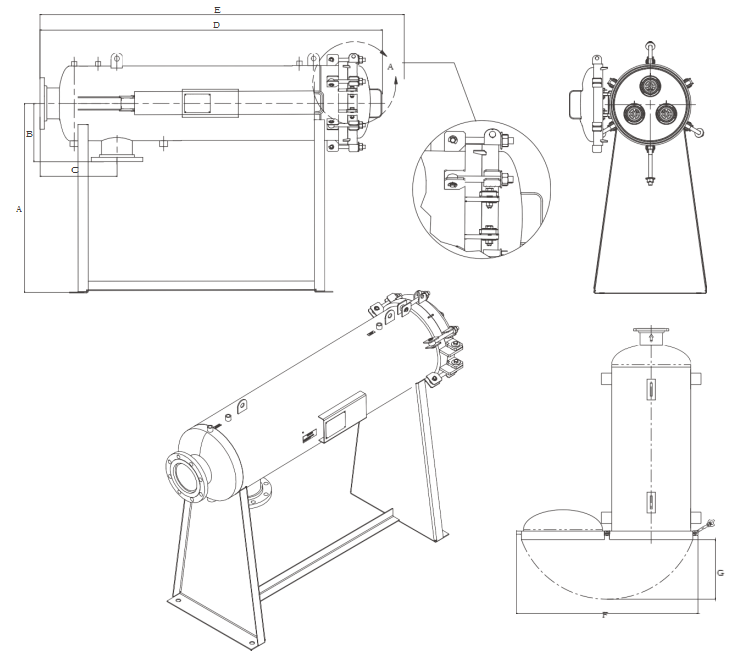

卧式滤筒型号
HFS-D2-1W 88.9 19.4 48.3 147.5 279.4 61 30.5
HFS-D2-1W-6 88.9 19.4 48.3 198.3 355.6 61 30.5
HFS-D2-3W 101.6 31.8 82.6 164.5 279.4 96.5 50.8
HFS-D2-3W-6 101.6 31.8 108 215.3 330.2 96.5 50.8
HFS-D2-5W 101.6 36.8 87.6 175.7 279.4 119.4 61
HFS-D2-5W-6 101.6 36.8 118.1 231.6 330.2 119.4 61
HFS-D2-7W 135.9 41.9 92.7 184.2 279.4 142.2 76.2
HFS-D2-7W-6 135.9 41.9 118.1 235 381 142.2 76.2

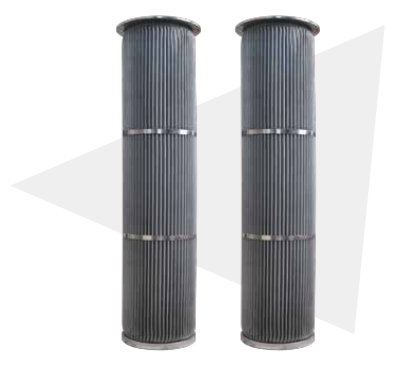

INOCO SSZ 系列不锈钢折叠滤芯

伊诺特SSZ系列折叠滤芯采用不锈钢编织网或不锈钢纤维烧结毡焊接而成，空隙率极高。优异的机械性能、抗高低温性能及化学稳定性适用于大流量过滤、蒸汽过滤、各种高低温气体液体、高精度强腐蚀性流体的预过滤，可反复清洗，反洗，反吹。

型号规格

型号规格 直径（mm） 长度（mm） 过滤面积（m2）
SSZ-65/250 65 250 0.135
SSZ-65/500 65 500 0.38
SSZ-65/750 65 750 0.61
SSZ-86/500 86 500 0.5
SSZ-100/800 100 800 1.0
SSZ-60/1000 60 1000 0.81
SSZ-60/1200 60 1200 0.98
SSZ-60/1400 60 1400 1.1


滤芯特点

◎ 全不锈钢结构、耐腐蚀、耐高温

◎ 无泄漏，无介质脱落

◎ 折叠工艺、高容量，相对普通圆柱滤芯4倍面积以上

◎ 能承受高反向流动

◎ 可反复清洗

◎ 无任何添加剂，符合GMP标准

Pore Size 2.0µm 5.0µm 10µm 20µm 40µm 75µm 100µm 120µm-840µm
GPM 1.2 4.5 8.0 12 16 >18 >18 >18
LPM 4.54 17.03 30.28 45.42 60.56 >68.13 >68.13 >68.13
T 0.3 1.1 2 3 4 >4 >4 >4

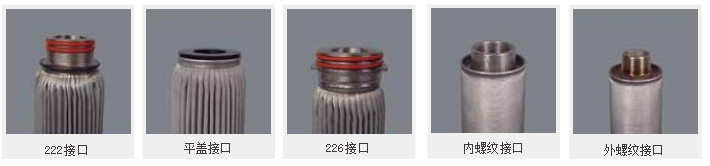

滤芯连接方式

注： 1.滤芯与壳体花盘连接时一定不能破坏垫片；且检查大小合适；垫片仅限于一次性使用。 2.部份滤芯反复使用时，用户应保证滤芯无任何损坏。

3.对于类似226接口的滤芯，一定须旋转到位。

4.对于法兰或螺纹固定的滤芯，一定要旋转到最紧部份，并定期检查防止长期使用产生松动。
