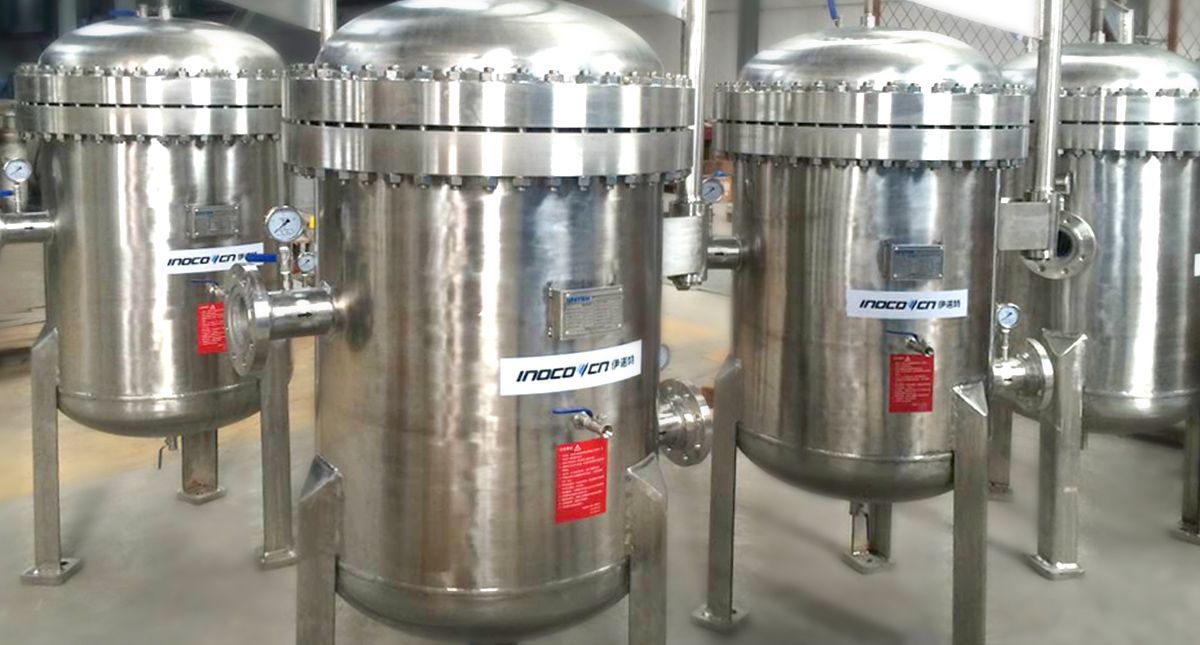

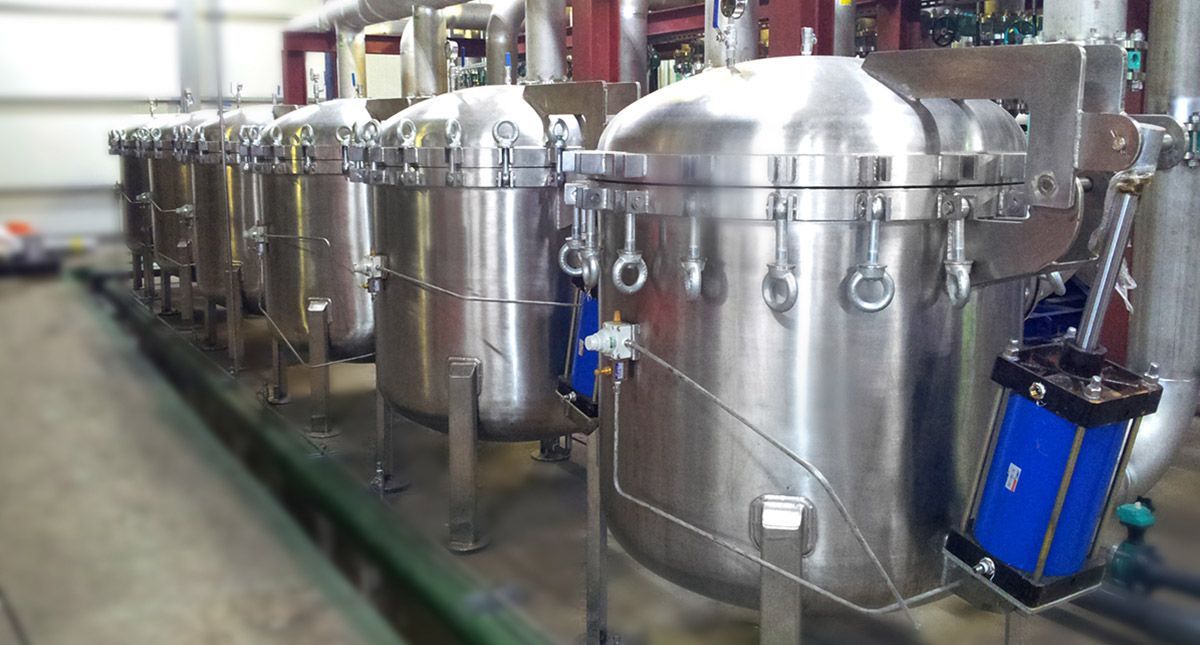

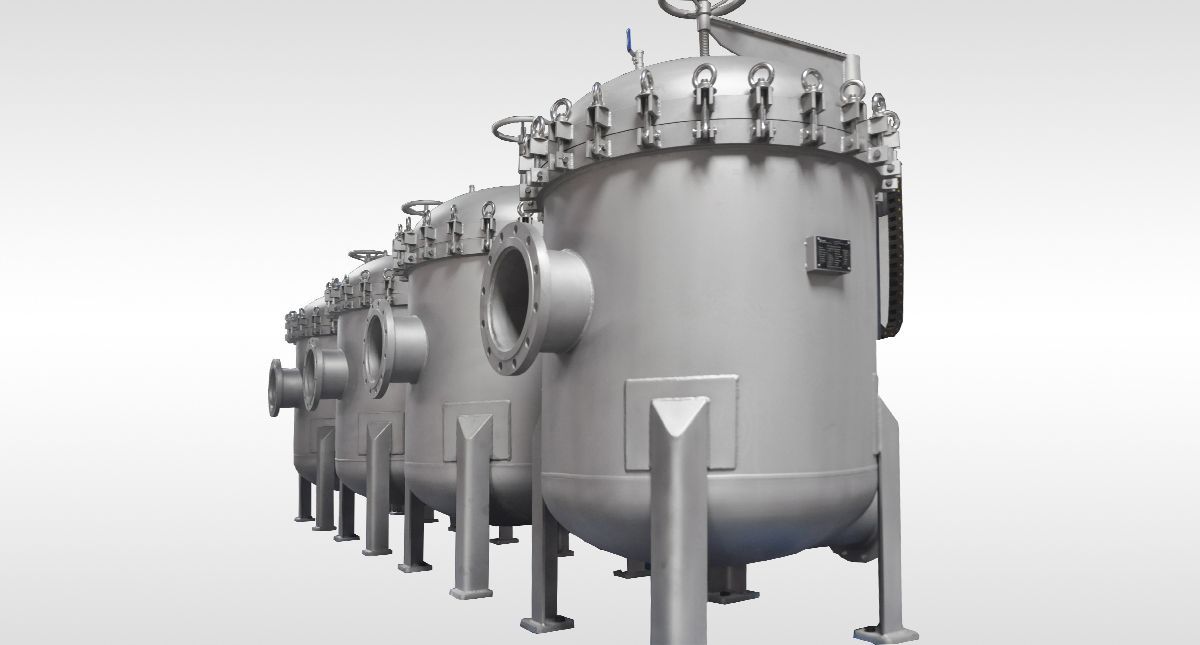

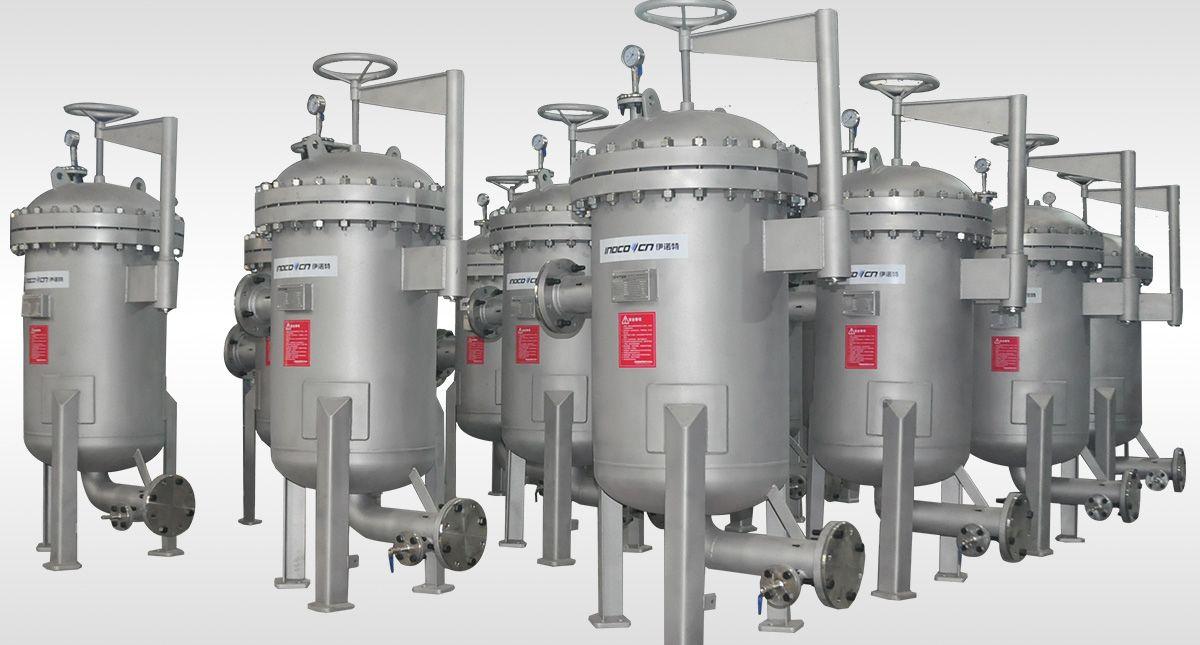

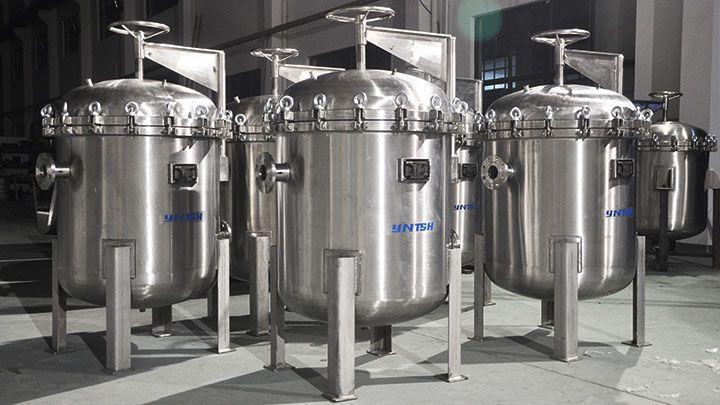

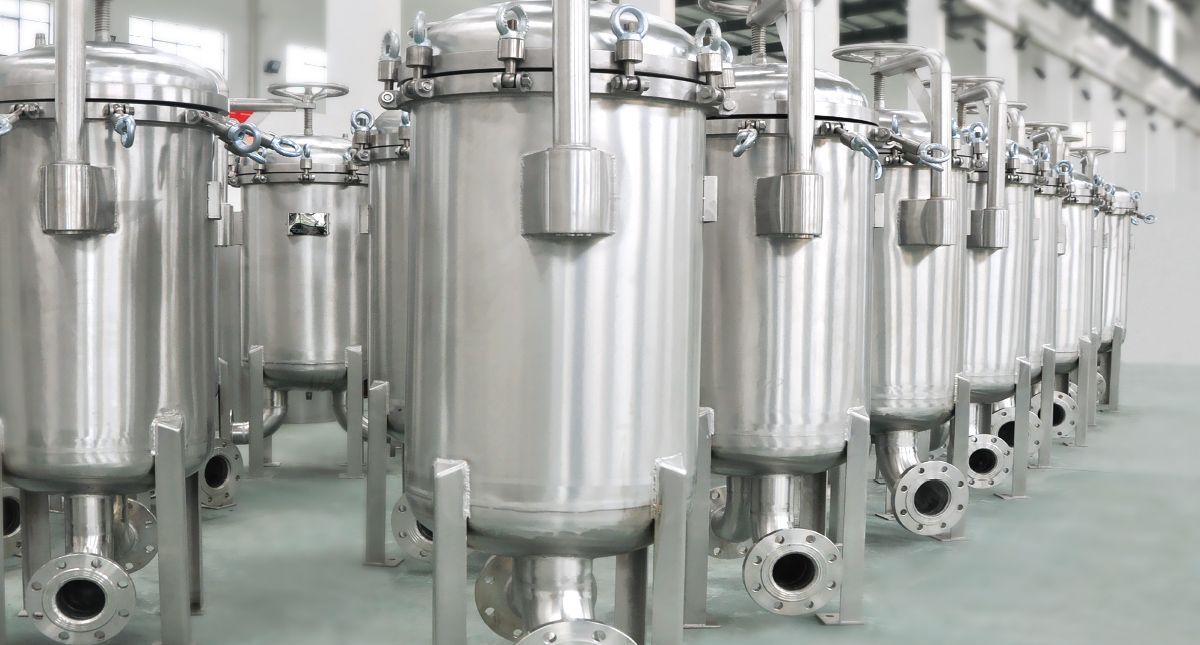

伊诺特SGD-S系列多袋式过滤器适用于流量60~5000M3/H的工况，对于少量滤袋数量的过滤器，配合手轮和标配轴承的转臂，便于开启和操作；对于大于12袋以上的过滤器，可选择气缸或液压辅助，在开启和关闭时仅需1人操作。辅助装置包括了泄压阀、定位销等等，有效保证了设备的安全运行。
材质
袋式过滤器壳体材料可选用优质不锈钢SS304（06Cr19Ni10）、SS316L（022Cr17Ni12Mo2）、碳钢（16MnR）、哈氏哈金(C276),过滤器可参考钢制压力容器GB150设计、制造、验收。
过滤器及滤袋形式
快速开关袋式过滤器 标准型滤袋
多袋式过滤器 绝对精度滤袋
顶入式袋式过滤器 除油滤袋
标准型袋式过滤器 食品级滤袋
抱箍型袋式过滤器 折叠膜式滤袋
技术参数
制造标准：GB150”CS”钢印，ASME“U”印章
工作压力：0.6Mpa~5.0Mpa
设计温度：0~80℃
适用介质：水、化学品、气体等包括易燃易爆等物料
压力和温度取决于滤芯的材料和强度，特殊工况请与我们咨询
特点：

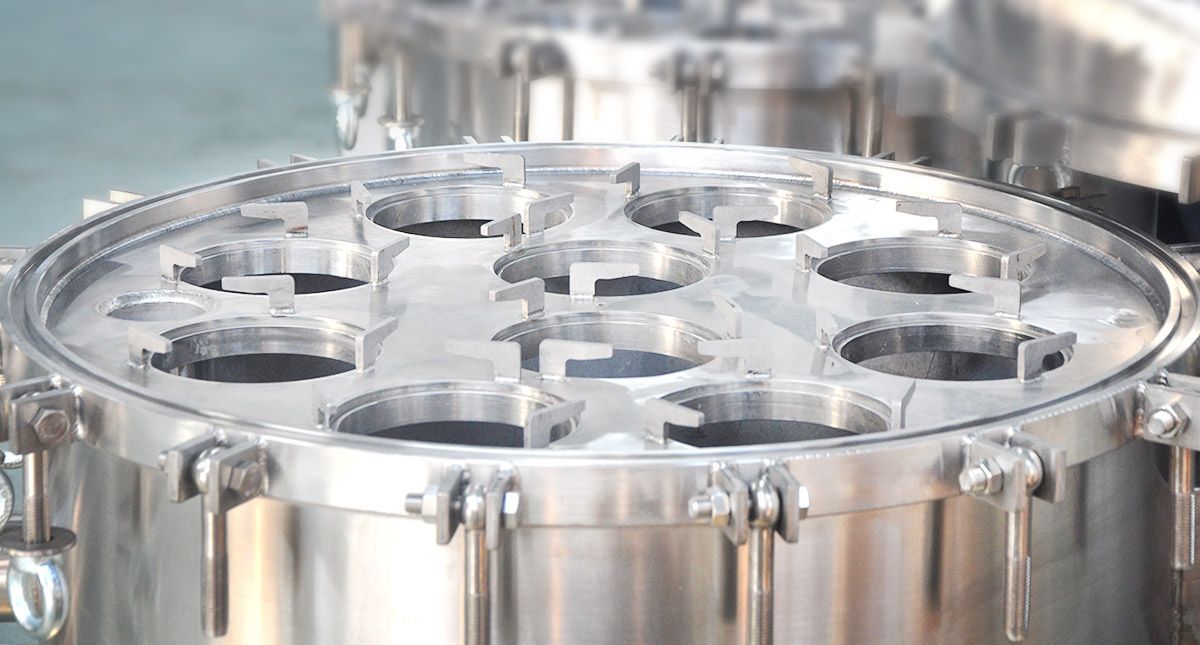

滤袋支撑：电抛光不锈钢多孔支撑滤篮。
独特的三点式滤袋固定方式，确保滤袋和过滤器壳体之间拥有良好的密封性能，液压或气缸可选。
优质O形圈密封，保证运行方便，可靠。

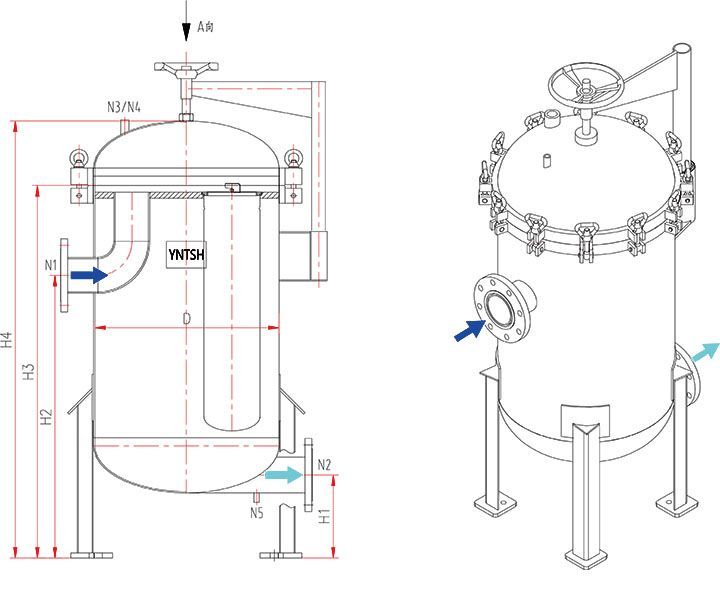

侧入底出的设计确保液体可被完全排放，同时采用了正切位出口供选择。
标准模式为2~24袋（1号袋和2号袋），最大已生产到40袋。
材料
壳体材料：20#、304、316L、2205、2507
密封垫片：硅胶、丁晴橡胶、四氟橡胶
滤袋材质：聚酯、聚丙烯、尼龙、聚四氟乙烯、玻纤
选型参考
|
型号 |
滤袋型号 |
滤袋数量 |
过滤面积 (m2) |
最大流量 (m3/h) |
压力 |
进出口 |
材质 |
|
SGD-S2 |
2 |
2 |
0.9 |
50 |
1.0 |
2-1/2" |
Q345R/304/316L/F55 |
|
SGD-S3 |
2 |
3 |
1.35 |
75 |
1.0 |
3" |
Q345R/304/316L/F55 |
|
SGD-S4 |
2 |
4 |
1.8 |
100 |
1.0 |
4" |
Q345R/304/316L/F55 |
|
SGD-S5 |
2 |
5 |
2.25 |
125 |
1.0 |
5" |
Q345R/304/316L/F55 |
|
SGD-S6 |
2 |
6 |
2.7 |
150 |
1.0 |
6" |
Q345R/304/316L/F55 |
|
SGD-S8 |
2 |
8 |
3.6 |
200 |
1.0 |
6" |
Q345R/304/316L/F55 |
|
SGD-S9 |
2 |
9 |
4.05 |
225 |
1.0 |
8" |
Q345R/304/316L/F55 |
|
SGD-S10 |
2 |
10 |
4.5 |
250 |
1.0 |
8" |
Q345R/304/316L/F55 |
|
SGD-S12 |
2 |
12 |
5.4 |
300 |
1.0 |
10" |
Q345R/304/316L/F55 |
|
SGD-S16 |
2 |
16 |
7.2 |
400 |
1.0 |
12" |
Q345R/304/316L/F55 |
|
SGD-S18 |
2 |
18 |
8.1 |
450 |
1.0 |
12" |
Q345R/304/316L/F55 |
|
SGD-S24 |
2 |
24 |
9.0 |
600 |
1.0 |
12" |
Q345R/304/316L/F55 |
|
Accuracy :0.1, 0.2 .0.3 , 0.5, 1 , 5, 10, 15, 25, 50, 100, 200, 300, 400, 500, 600 Microns |
|||||||
技术参数
制造标准：GB150”CS”钢印，ASME“U”印章
工作压力：0.6Mpa~5.0Mpa
设计温度：0~80℃
适用介质：水、化学品、气体等包括易燃易爆等物料
压力和温度取决于滤芯的材料和强度，特殊工况请与我们咨询
特点：
滤袋支撑：电抛光不锈钢多孔支撑滤篮。
独特的三点式滤袋固定方式，确保滤袋和过滤器壳体之间拥有良好的密封性能，液压或气缸可选。
优质O形圈密封，保证运行方便，可靠。
侧入底出的设计确保液体可被完全排放，同时采用了正切位出口供选择。
标准模式为2~24袋（1号袋和2号袋），最大已生产到40袋。
材料
壳体材料：20#、304、316L、2205、2507
密封垫片：硅胶、丁晴橡胶、四氟橡胶
滤袋材质：聚酯、聚丙烯、尼龙、聚四氟乙烯、玻纤
选型参考
| 选型技术参数 | |||||||
|
型号
|
滤袋型号
|
滤袋数量
|
过滤面积 (m2)
|
最大流量 (m3/h)
|
压力
(Mpa) |
进出口
|
材质
|
|
SGD-S2
|
2
|
2
|
0.9
|
50
|
1.0
|
2-1/2"
|
Q345R/304/316L/F55
|
|
SGD-S3
|
2
|
3
|
1.35
|
75
|
1.0
|
3"
|
Q345R/304/316L/F55
|
|
SGD-S4
|
2
|
4
|
1.8
|
100
|
1.0
|
4"
|
Q345R/304/316L/F55
|
|
SGD-S5
|
2
|
5
|
2.25
|
125
|
1.0
|
5"
|
Q345R/304/316L/F55
|
|
SGD-S6
|
2
|
6
|
2.7
|
150
|
1.0
|
6"
|
Q345R/304/316L/F55
|
|
SGD-S8
|
2
|
8
|
3.6
|
200
|
1.0
|
6"
|
Q345R/304/316L/F55
|
|
SGD-S9
|
2
|
9
|
4.05
|
225
|
1.0
|
8"
|
Q345R/304/316L/F55
|
|
SGD-S10
|
2
|
10
|
4.5
|
250
|
1.0
|
8"
|
Q345R/304/316L/F55
|
|
SGD-S12
|
2
|
12
|
5.4
|
300
|
1.0
|
10"
|
Q345R/304/316L/F55
|
|
SGD-S16
|
2
|
16
|
7.2
|
400
|
1.0
|
12"
|
Q345R/304/316L/F55
|
|
SGD-S18
|
2
|
18
|
8.1
|
450
|
1.0
|
12"
|
Q345R/304/316L/F55
|
|
SGD-S24
|
2
|
24
|
9.0
|
600
|
1.0
|
12"
|
Q345R/304/316L/F55
|
| Accuracy :0.1, 0.2 .0.3 , 0.5, 1 , 5, 10, 15, 25, 50, 100, 200, 300, 400, 500, 600 Microns | |||||||
系统
伊诺特正在从单一的过滤器供应商转变成为一个较强综合能力的技术服务应用商。无论您处在哪种行业，我们都能满足您的流体系统需求。
专业的制造技术
伊诺特具备GB150及ASME生产证可证，可以最大化保证袋式过滤器设计与制造的可靠性与安全性。
丰富的过滤经验
伊诺特拥有近十年的过滤经验，有为25000家客户服务的经验，能够非常及时与准确的为您的工况进行选型。
严格的质量标准
伊诺特过滤器符合ISO9001质量标准，并同时通过CE认证，也可受德国莱茵TUV检验。
个性化服务
类似衬氟或者是2507材料；高于是10MPA的过滤器；等等您的一切特殊要求，伊诺特都将尽最大可能满足，而不计较数量的多少。
标准化
标准化的单袋式过滤器，所有零部件均为标准化型号，可以实现月生产2000台，同时库存至少达到100台。
快开结构
易操作、高效益的袋式过滤器，适用于高流量的应用和频繁更换滤袋的工艺，最适合批量生产工艺和安全过滤。
高性能结构
适合一切苛刻的过滤要求 从它的高性能结构至它的精细铸件，伊诺特均按最高标准进行设计与制造。
过滤器密封结构
三点式压环保证了良好的滤器与滤袋之间的密封，附带的工具令操作非常简单容易。
最合理的流体结构
侧入底出的设计确保液体可被完全排放，同时采用了正切位出口供选择。
滤袋
多种性能的滤芯供选
不含矽油刺毯
牢固的焊接结构
滤材不会掉毛散落
